Détails sur le produit:
|
| Plage de rotation: | pleines gammes de cercle | Matériel: | 42CRMN ou 50Mn |
|---|---|---|---|
| Application: | Système de piste simple | Période de garantie: | 10 ans |
| Couleur: | Client requis | Manières de expédition: | par la mer, air, ferroviaire, exprès |
| MOTEUR: | Moteur électrique | Caractéristique: | Serrure d'individu |
| Mettre en évidence: | Double commande enveloppée de groupe d'engrenage à vis sans fin,Lecteur 50Mn de groupe d'engrenage à vis sans fin,Commande d'anneau de pivotement de CSP |
||

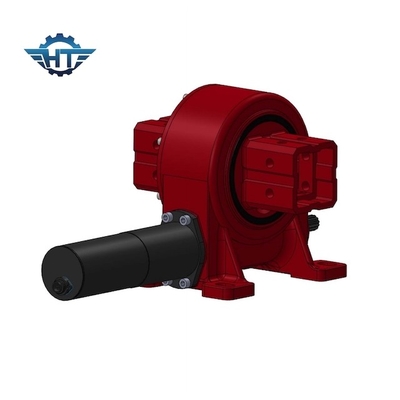

L'engrenage à vis sans fin VE9 enveloppé par double a massacré la commande pour le système de piste simple de panneau solaire

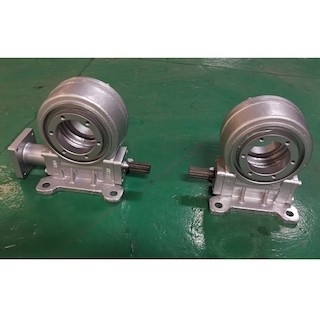

Description d'entraînement de groupe d'engrenage à vis sans fin
Nos commandes d'oscillation sont les produits de cheminement exempts d'entretien de double-enveloppe. La double transmission de structure d'enveloppe a les avantages de la haute précision, de l'efficacité mécanique élevée, de la petite perte de précision et de la plus longue durée de vie. En outre, considérant les environnements durs tels que les déserts sauvages, et pensant quels clients pensent, l'utilisation innovatrice de la conception entièrement scellée de mécanisme permet pour être exempte d'entretien pendant le cycle de vie des produits et épargne beaucoup de coûts de maintenance pour des clients.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
La commande de pivotement peut être employée dans n'importe quelle occasion qui exige la rotation de plein-cercle et exige la vitesse variable. Quand il est nécessaire de réaliser le transport d'énergie d'un plus grand couple, la transmission du mouvement de plus haute précision, ou la sélection du mécanisme qui exige la compacité et l'intégrité élevées de la constitution, la commande de pivotement est la meilleure solution.
Les applications plus communes sont généralement la structure rotatoire de plein-cercle des machines d'ingénierie et de construction, aussi bien qu'énergie solaire, énergie éolienne et diverses machines à long terme de suivi automatique. Il est facile d'effectuer la commande numérique, ainsi il a beaucoup d'applications dans le domaine des robots industriels.
