Détails sur le produit:
|
| Type: | Ver et engrenages à vis sans fin | Matériel: | 42CrMo, 50Mn |
|---|---|---|---|
| Garantie: | 5~10 ans | Taille: | 6 pouces |
| Dent: | Dent hélicoïdale | A massacré le conducteur: | C.A., C.C, hydraulique |
| Couleur: | comme en a été faite la demande | Application: | Énergie solaire concentrée |
| Mettre en évidence: | commande électrique du groupe 42CrMo,Commande électrique de groupe de Chambre d'Enlcosed,Chambre d'Enlcosed pivotant Ring Drive |
||
Le CE VE6 a certifié Ring Drive For de pivotement le temps où 30 an de la vie a concentré l'énergie solaire
Description de boîte de vitesse d'entraînement de pivotement

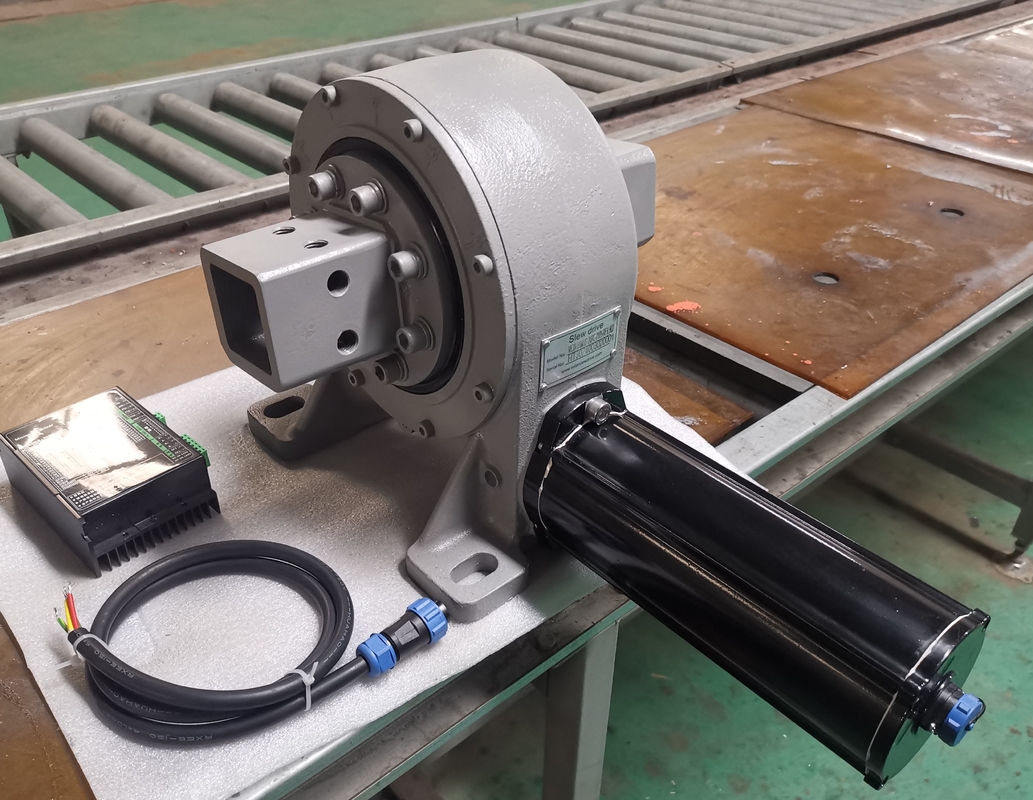

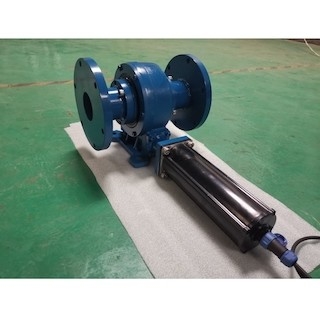

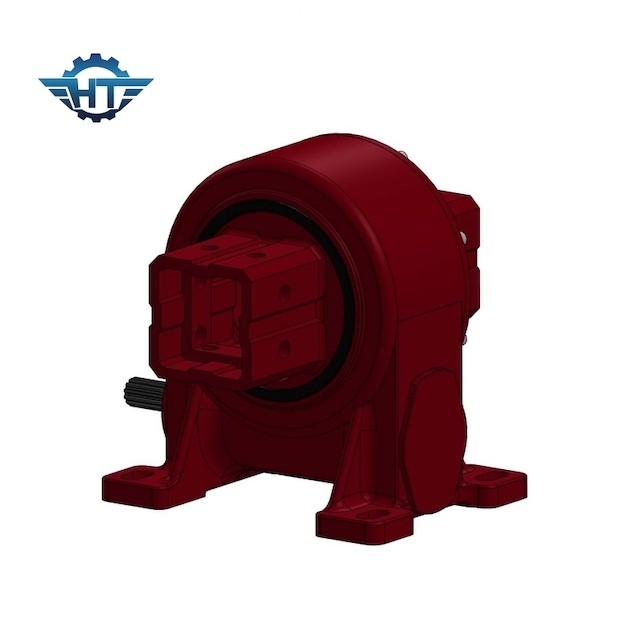

Inclus le logement de la commande d'anneau de pivotement est une unité tout-en-un consistée en l'anneau de groupe, vitesse, logement, et le moteur (électrique ou hydraulique) et lui est conçu pour le chargement axial, radial, et de moment. Nous avons développé le groupe élevé d'engrenage à vis sans fin de contrecoup conduit particulièrement pour des applications où de grande précision est nécessaire.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Options multiples de la commande de pivotement de moteur d'engrenage à vis sans fin
1. 31:1 de rapport de réduction de vitesse au 150:1
2. Horizontal, vertical, ou combinaison du support multiple d'axe
3. Ver simple ou double ver
4. Option électrique ou hydraulique de moteur
5. Logement : Ouvert ou fermé
6. Configurations adaptées aux besoins du client d'entrée
7. Conçoit en fonction du client par conditions d'application
Applications
Puissance-CSP solaire concentrée
Pendant que le produit de noyau du système de champ solaire de lumière de production d'électricité thermique, le système de piste affecte directement l'efficacité de collection de la chaleur du champ léger, qui affecte consécutivement le revenu du capital de la centrale. Car le composant de noyau du système de piste, le réducteur rotatoire affecte directement l'exactitude de cheminement du système de piste, ainsi lui s'appelle le « coeur » du système de piste.
