Détails sur le produit:
|
| Moteur d'entraînement: | 24VDC | Vitesse: | Adapté aux besoins du client |
|---|---|---|---|
| Logement: | Inclus | Type: | Type simple vertical |
| Matériel: | 42CrMo ou 50Mn | Garantie: | 5~10 ans |
| Application: | Système de piste à énergie solaire | Paquet de transport: | boîte de contreplaqué |
| Mettre en évidence: | VE3 a enfermé la commande de pivotement,Le pivotement inclus conduisent l'axe simple,Commande solaire du groupe VE3 |
||

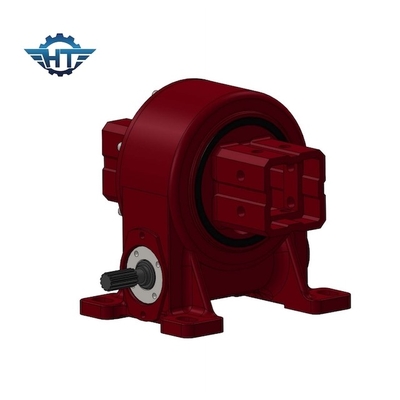

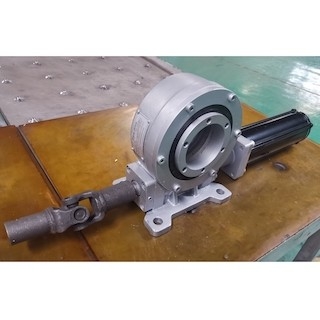

VE3 enveloppant la boîte simple de pivotement d'axe d'engrenage à vis sans fin pour le système de piste à énergie solaire
A massacré la description de boîte de vitesse d'entraînement
Des boîtes de vitesse d'entraînement de pivotement sont actionnées avec la technologie de ver de sablier pour le couple maximum de vitesse et la rotation la plus sans heurt. Nous offrons différents modèles d'entraînement de groupe avec différentes capacités de charge de moment. Les commandes standard de groupe sont équipées d'un logement ouvert et d'un individu simple fermant à clef l'axe de ver de sablier. Une fois que l'entrée de source d'énergie est retournée au neutre, l'axe de ver fermera à clef la charge en le place sans exiger n'importe quel dispositif de freinage externe.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Installez
Préparations d'installation
1 contrôle le réducteur rotatoire pour des dommages physiques. Nettoyez le réducteur rotatoire et les parenthèses se reliantes. Nettoyez la surface d'appui des impuretés (telles que des classements de fer, des bavures, la peinture, des scories de soudure, etc.).
2 suivez svp les instructions ci-dessous de nettoyer l'huile antirouille sur la surface de montage du réducteur rotatoire.
2,1 liquide de nettoyage d'utilisation (tel que le carburant diesel, l'essence, etc.) pour nettoyer l'extérieur de la surface d'installation. Le liquide de nettoyage ne peut pas endommager la représentation du joint en caoutchouc ;
2,2 conformez-vous svp aux règlements pour l'usage des liquides de nettoyage (tels que des règlements de fabricant, la protection de travailleur, la protection de l'environnement, etc.).
2,3 les boulons de positionnement ne peuvent pas être détachés pendant l'installation, et l'installation peut seulement être effectuée après que les boulons de expédition soient enlevés.
