Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Garantie: | 10 ans |
|---|---|---|---|
| Service: | Conception d'OEM | Faire pivoter le type: | Axe simple |
| Application: | Antenne de station terrestre | Installation: | type horizontal |
| Contrecoup: | 0,5 degrés | ||
| Mettre en évidence: | Commande de pivotement d'engrenage à vis sans fin d'antenne,Commande horizontale de pivotement d'engrenage à vis sans fin,Commande électrique de groupe d'antenne |
||

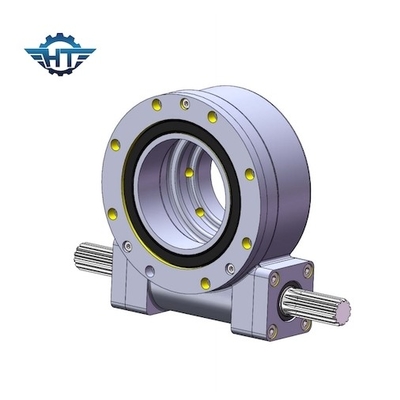

Petites commandes de grande précision de pivotement d'engrenage à vis sans fin pour l'antenne extérieure de station terrestre
Petites commandes de pivotement d'engrenage à vis sans fin
Commande d'anneau de pivotement pour l'application de précision : le succès de notre anneau de pivotement est le résultat de la précision de nos commandes de finition de pivotement par le meulage et conception et technologie réglables de contrecoup. Notre production de contrecoup nul et de petits entraînements de pivotement de série de contrecoup est parfaitement sous le contrôle et l'assortiment des anneaux et des éléments de roulement. Pour assurer les clients peut obtenir la bonne incidence pour cette application très exigeante.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Nos avantages
1. D'entreprise avec Hangtuo signifie le contact direct avec les spécialistes techniques expérimentés, le bon conseil et les accords satisfaisants.
2. Des modifications pour adapter aux exigences de clients peuvent être exécutées vite et sûrement. Aucune matière vous voulez qu'un adaptateur différent adapte pour la connexion de moteur de vitesse, le long axe, et le procédé ou les couleurs de peinture alternatif. Bonnes documentations comme les dessins 3D, le développement professionnel et l'essai d'un prototype.
3. 20 ans produisant l'expérience, le contrôle de qualité strict peut être la meilleure garantie de la solution de l'industrie.
4. Le principal fournisseur de la Chine pour des incidences de pivotement et des commandes de pivotement, les produits ont par OIN 9001, certifiaction de la CE
5. Excellence dans la représentation de qualité et de précision.
6. Production de traçabilité, exécution intégrale du procédé de contrôle pour assurer les commandes de haute qualité de pivotement.
Applications
Un traqueur solaire employant une commande de pivotement est un dispositif mécanique utilisé pour aligner les modules photovoltaïques avec le soleil ou la lumière du soleil directe sur les cellules photovoltaïques. Des traqueurs photovoltaïques peuvent être divisés en deux types : non-concentrant les traqueurs (picovolte) photovoltaïques et concentrer les traqueurs (CPV) photovoltaïques. Chacuns des deux types de traqueurs peuvent être subdivisés selon leur nombre de haches dépistées, architecture et transmission d'entraînement, application de traqueur, etc.
