Détails sur le produit:
|
| Modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| application: | Système de piste solaire simple | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | Moteur de C.C | Installation: | Verticale |
| Couleur: | Comme en a été faite la demande | Contrecoup: | <0.03° |
| Mettre en évidence: | slewing drive for solar tracking system,solar tracker drive |
||

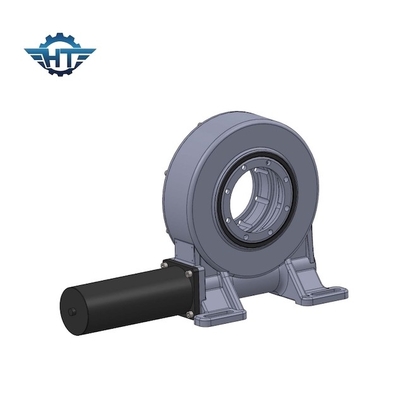

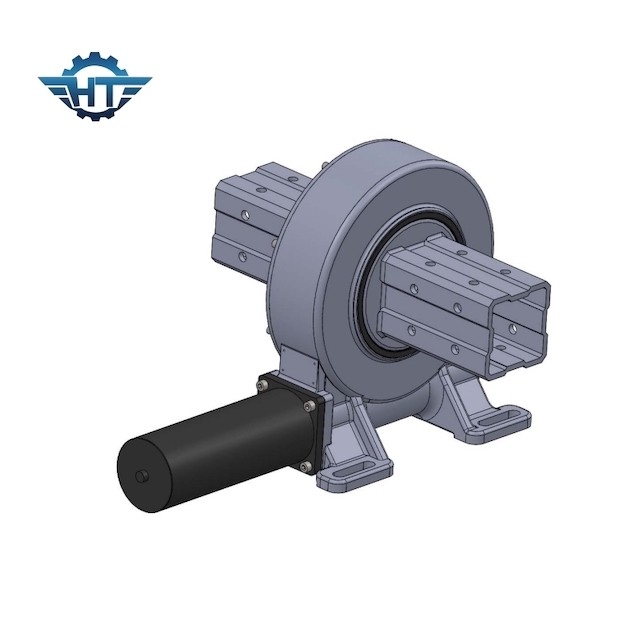

Petit réducteur à vis sans fin monté verticalement pour un système de suivi solaire unique
Description de la petite boîte de vitesses à vis sans fin
L'entraînement d'orientation est une conception compacte appliquée dans l'industrie solaire à grande échelle.Il peut également être appliqué dans des applications mobiles, y compris les ascenseurs pour personnes, les grues de levage et les machines de pavage, les satellites, les robots, l'industrie, etc. Nous proposons une vaste gamme de moteurs de rotation pour répondre aux spécifications et aux besoins de nos clients.Nos entraînements d'orientation offrent sécurité, fiabilité et disponibilité.
L'engrenage et la vis sans fin sont en contact dans un état de maillage presque parfait.Cela permet à son tour un transfert très efficace de la force motrice, une répartition uniforme de la charge et un niveau très impressionnant de précision de positionnement dans l'entraînement de rotation.
Paramètres de performance du modèle VE
| Paramètres de performance du modèle VE | ||||||||||||
| Modèle | Couple de sortie nominal (Nm) | Couple de maintien (kN.m) | Couple de basculement (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Diplôme) |
IP | Étape de travail(℃) | Autobloquant | Poids (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 18 kg |
| 7" | 7344 | 60 | dix | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 251 kilogrammes |
Avantages
1. Rotation 360 degrés
2. Connexion d'un moteur d'entraînement du côté gauche ou droit,
3. Lors de l'installation, il n'est pas nécessaire de régler le jeu de l'engrenage ;ceci est déjà défini par le producteur avant l'usine
4. Installation simple et maintenance réduite
5. Utilisation rationnelle de l'espace
6. L'engrenage est autobloquant ;donc un frein n'est pas nécessaire
7. Méthode simple et fluide de démarrage et d'arrêt
8. Haute précision
