Détails sur le produit:
|
| Modèle: | VE9 | Auto-serrure: | Oui |
|---|---|---|---|
| Certificat: | ISO9001, CE | Garantie: | 5~10 ans |
| Matériel: | 50Mn, 42CrMo | Application: | Traqueurs solaires de champ ouvert |
| Couleur: | comme en a été faite la demande | Exactitude: | ≤0.1 |
| Mettre en évidence: | Commande verticale du pivotement ISO9001,Anti anneau de groupe d'entraînement de ver d'Errosion,Commande d'anneau du pivotement ISO9001 |
||

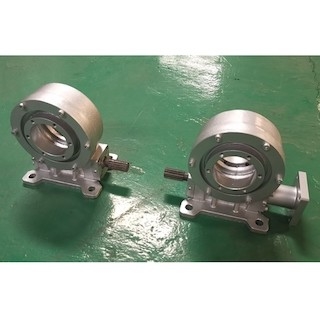

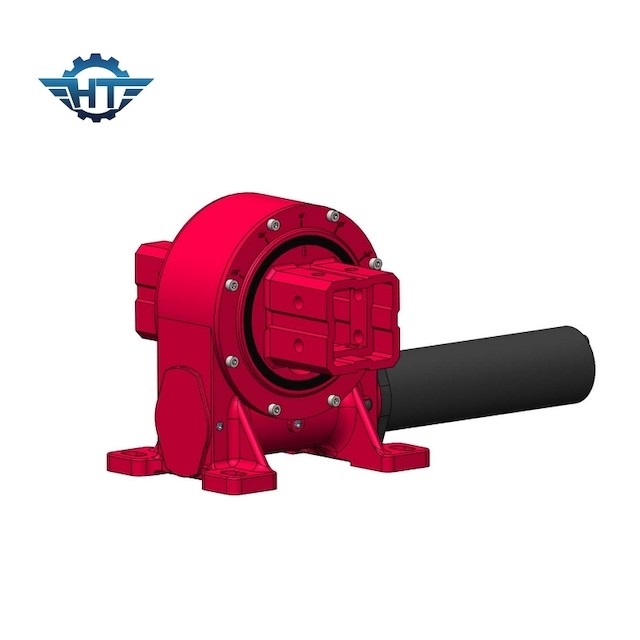

9 pouces de pivotement d'engrenage à vis sans fin simple, anti revêtement d'Errosion pour les traqueurs solaires de champ ouvert
Description simple d'entraînement de pivotement d'axe
La commande simple de pivotement d'axe est un mécanisme de transmission de réduction intégré avec une source d'énergie d'entraînement. La rotation peut être à un axe simple, ou dans des haches multiples ensemble. C'est un mécanisme polyvalent de transmission de réduction qui intègre les fonctions de la rotation, la décélération, et avoir une structure simple et une fabrication et un entretien commodes en même temps.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Système de piste simple plat d'axe
Le système de piste plat de simple-axe est le système de piste le plus très utilisé sur le marché, qui peut être subdivisé en système de piste plat de simple-axe de NS-axe (c'est-à-dire, l'axe de rotation est installé dans la direction au nord-sud) et système de piste plat de simple-axe d'EW-axe (IE l'axe de rotation). installé dans la direction est-ouest). Parmi eux, le système de piste plat de simple-axe de NS-axe est le plus très utilisé.
Pour le système de piste horizontal de simple-axe de NS-axe, afin de s'adapter aux secteurs avec des latitudes plus élevées, un système de piste plat de simple-axe avec un angle d'inclination a été développé.
