Détails sur le produit:
|
| Matériel: | Quart | Modèle: | VE3 » |
|---|---|---|---|
| Rapport de vitesse: | 31:1 | Efficacité: | 40% |
| Couleur: | RAL 9006 | Application: | Système de piste solaire de tringlerie |
| Lieu d'origine: | Chanagzhou, Chine | Moteur: | Moteur 24VDC |
| Garantie: | 5~10 ans | Certificat: | ISO9001, CE |
| Mettre en évidence: | solar slew drive,slewing drive for solar tracking system |
||

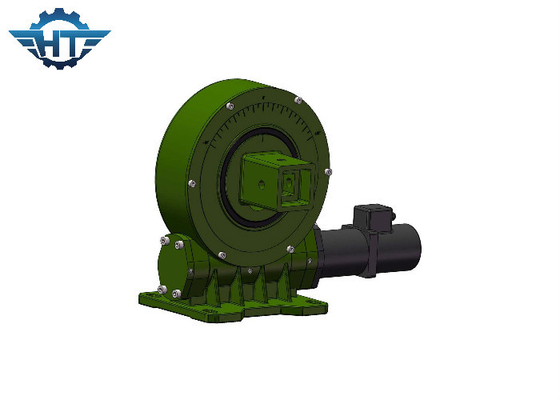

Petite commande rotatoire de pivotement de l'axe IP66 simple pour les traqueurs solaires d'utilisation extérieure
Petite description rotatoire d'entraînement de pivotement
La commande de pivotement, a également appelé la commande et la boîte de vitesse rotatoires parce que les composants de noyau sont l'axe d'incidence et de ver de pivotement. Elle se compose également des composants auxiliaires tels que les joints, le logement, et le moteur. Comme source d'énergie, le moteur de groupe a utilisé le moteur de moteur d'engrenage planétaire de C.C, de vitesse à C.A. ou le moteur pas à pas. Le moteur hydraulique à C.A. est principalement utilisé dans les machines de construction comme système d'entraînement de puissance. Car le composant de noyau pivote la commande d'anneau, la boîte de vitesse de pivotement peut aisément résister aux forces axiales et radiales.
Le principe de fonctionnement d'entraînement de groupe : Le ver est conduit par le moteur, qui conduit l'anneau externe de l'anneau de pivotement pour tourner ; L'anneau externe a produit le couple par la bride et l'anneau intérieur de l'anneau de pivotement est fixé dans le logement.
La commande de pivotement a l'inverse à verrouillage automatique en raison de la commande d'engrenage à vis sans fin avec des caractéristiques à verrouillage automatique inverses. Cette caractéristique augmente considérablement la stabilité de l'opération de centre serveur et du facteur de sécurité. Comparé aux produits traditionnels d'oscillation, la boîte de vitesse d'entraînement de pivotement est facile à installer, facile à maintenir, et ménage de l'espace considérable d'installation.
La commande de pivotement est un nouveau type de produit de pivotement, habituellement appelé l'anneau de pivotement, qui se compose habituellement de ver, d'anneau de pivotement, de logement, de moteur et d'autres composants. Puisque les composants de noyau pivotent des incidences, ils peuvent simultanément résister aux forces axiales, aux forces radiales, et à retourner des moments. Comparé aux produits rotatoires traditionnels, la nouvelle commande de pivotement comporte l'installation facile, l'entretien facile et un plus grand degré de l'espace d'installation.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Moteur assorti de C.C
1. Adoptez la double structure porteuse pour l'axe de sortie de sorte que le couple maximum de la boîte de vitesse soit augmenté beaucoup.
2. La roue de Sun et la roue planétaire sont reliées par la cannelure qui augmente le couple maximum de la boîte de vitesse et rallonge la vie.
3. Nous utilisons la vitesse hélicoïdale à l'étape d'entrée qui font au bruit le bas anf couru sans à-coup dans la grande vitesse. L'anneau intérieur de vitesse est séparé de sorte que nous puissions faire plus de rapport et la conception soit flexible. La boîte de vitesse et le moteur sont placés près d'une difficulté de couture par la vis dans axiaux qui augmentent la précision assortie et réduisent le bruit.
4. Nous employons le support de goupille à l'intérieur de la goupille planétaire d'utilisation de wheel.we rectifiant au lieu du glissement rectifiant ainsi la vie de la boîte de vitesse est beaucoup plus long.
5. Double structure porteuse ; Meulage interne sur le trou intérieur des engrenages planétaires faisant à l'arrondi ennuyé intérieur moins de 0.003mm ; fonctionnement par le roulement au lieu du glissement ; Éraflure extérieure de précision de la vitesse HRC60 ; L'adoption de tous ces technoligies assurent le fonctionnement tranquille et régulier superbe et un temps de longue durée plus de 10000 heures.
