Détails sur le produit:
|
| Type: | Inclus | Application: | Énergie solaire |
|---|---|---|---|
| Conducteur: | Moteur de C.C | Catégorie d'IP: | IP66 |
| Couleur: | Comme en a été faite la demande | Effciency: | 40% |
| Modèle: | VE9 | Rapport: | 61:1 |
| Mettre en évidence: | solar slew drive,slewing drive for solar tracking system |
||

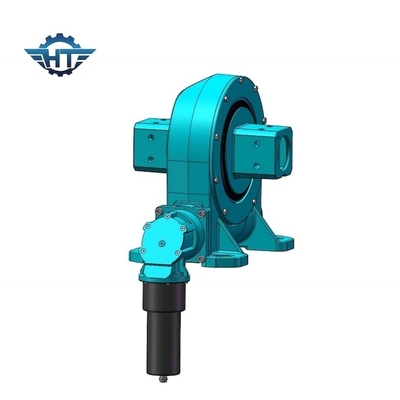

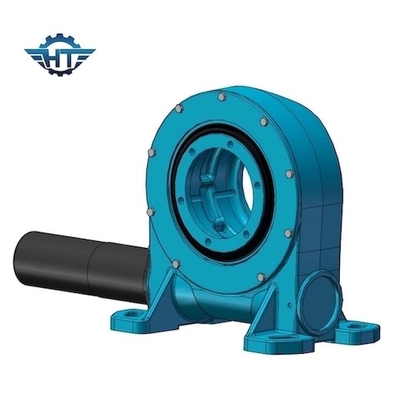

2 commande biaxiale de ver de pivotement de l'axe 24VDC pour le système solaire de traqueur de double axe
Description d'entraînement de ver de pivotement
Il semble raisonnable d'investir dans les traqueurs solaires qui emploient les commandes fortes, fiables, mises au point chez le client de pivotement pour le mouvement. Une commande de pivotement qui emploie la technologie de ver de sablier offrira le plus grand niveau de la force et la puissance augmentant la vie de champ et diminuant de ce fait le temps d'arrêt. Les commandes de qualité continueront à aider à développer la puissance optimale plus sûrement pour la durée de l'installation.
| Modèle : | VE9 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 2000 N.m |
| Inclinaison du couple de moment | 16 K N.m | Tenir le couple | 30,5 K N.m |
| Estimation axiale statique | 60 KN | Estimation radiale statique | 130 KN |
| Estimation axiale dynamique | 30 KN | Estimation radiale dynamique | 65 KN |
| Rapport de vitesse | 37:1 | Efficacité | 40% |
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Caractéristique
La commande verticale de pivotement de 9 pouces sont conçues pour le système de piste solaire. Elle est employée pour ajuster les panneaux photovoltaïques vers le soleil pour utiliser plus de lumière du soleil. Ils permettent aux modules solaires de rester dans la meilleure position pour accumuler l'énergie maximum du soleil.
