Détails sur le produit:
|
| Modèle: | VE9 | Auto-serrure: | Oui |
|---|---|---|---|
| Certificat: | ISO9001, CE | Garantie: | 5~10 ans |
| Matériel: | 50Mn, 42CrMo | Application: | Industriel |
| Essai: | Spray salé | Exactitude: | ≤0.1 |
| Mettre en évidence: | solar tracker drive,solar slew drive |
||

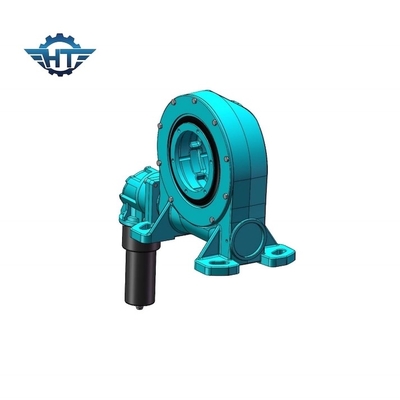

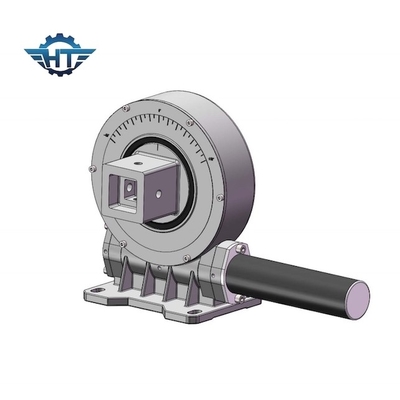

Petite commande verticale solaire de pivotement pour le système de piste solaire d'axe simple horizontal
Petite description d'entraînement de pivotement
Les centrales solaires exigent les systèmes robustes d'entraînement avec de grande précision, l'efficacité et l'opération à long terme pratiquement exempte d'entretien montrant un niveau élevé de fiabilité. Les seuls composants particulièrement conçus pour l'usage extérieur peuvent répondre aux exigences. La commande de pivotement d'engrenage à vis sans fin approprié idéalement à l'ajustement d'azimut d'un traqueur, puisqu'ils peuvent être employés pour des rapports pratiquement sans contrecoup de transmission et des mouvements très lents. Par la sélection orientée cible des matériaux définis, des paramètres exigés tels que le comportement parfait d'usage, la haute résistance de fatigue et la protection contre la corrosion à long terme sont réalisés et mis en application.
Le contrôleur de cheminement solaire incluent : la commande horizontale de pivotement pour les commandes horizontales simples obliques de groupe de système de piste d'axe d'axe de système de piste simple oblique et d'axe simple plat sont les solutions de cheminement solaires plus-efficaces.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Caractéristiques
Du matériel au produit fini, nos commandes de ver sont conçues, examinées et garanties pour l'exactitude de cheminement de l'efficacité selon les exigences spéciales des clients.
La commande de pivotement peut réaliser la rotation et la réduction de vitesse circulaires illimitées, et peut résister à une force axiale plus importante, force radiale et force de renversement. Elle a des avantages de la structure de grande précision et compacte et de la grande capacité de chargement.
