Détails sur le produit:
|
| Rapport de vitesse: | 31:1~150:1 | Axe: | Axe simple vertical |
|---|---|---|---|
| Lieu d'origine: | Changzhou, Chine | La structure: | Les vers et les engins |
| Durée: | 30 ans | Couleur: | RAL9006 |
| Utilisation: | Suiveurs solaires | Protégez la caractéristique: | IP66 |
| Mettre en évidence: | solar tracker drive,slewing drive for solar tracking system |
||

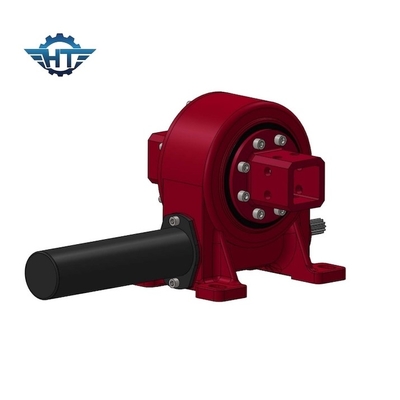

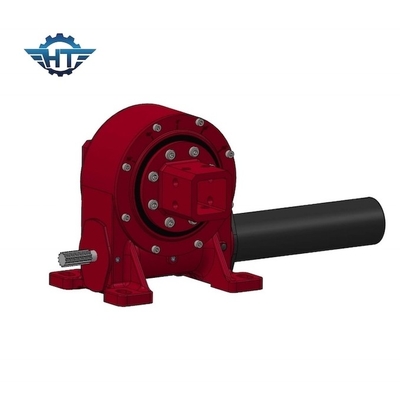

Dispositif de traçage solaire avec moteur d'engrenage planétaire 24VDC
Description de l' entraînement à chenille
L'entraînement à pivotement horizontal à axe unique SE est un composant essentiel du système de suivi solaire à axe unique et du système de suivi solaire à double axe.énergie éolienne, etc..
Un tracker à un seul axe oriente les modules photovoltaïques le long d'un axe de rotation, se déplaçant horizontalement d'est en ouest au fur et à mesure que le soleil se déplace.Le déplacement de ces modules photovoltaïques exige que le réducteur offre à la fois le couple de maintien de la charge et le couple de rotation, quelque chose que seul un entraînement de rotation hautement spécialisé peut offrirLes traceurs à entraînement pivotant appliqués qui engagent un plus grand nombre de dents sur la ligne d'enfoncement de l'anneau d'engrenage offriront la résistance, la durabilité et les performances maximales.Cela garantit que le traceur a la plus longue durée de vie possible avec le moins de temps d'arrêt ou de coûts de maintenance.
Les traceurs à double axe tournent d'un côté à l'autre et vers le haut et vers le bas, ce qui permet un suivi encore plus précis du mouvement du soleil.Étant donné qu'ils utilisent deux degrés de liberté, l'utilisation d'entraînements de rotation puissants et puissants est encore plus importante pour une fonctionnalité fiable et continue sur le terrain.
Paramètres de performance du modèle VE
| Modèle | Le couple de sortie nominal (N.m.) | Le couple de maintien (kN.m) | Le couple d'inclinaison (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Ratio | Efficacité |
Précision (Diplôme) |
Intégration intellectuelle | Température de fonctionnement ((°C) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 12 kg ou plus |
| 5 pouces | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 18 kg |
| 7 pouces | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 32 kg |
| 8 pouces | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 28 kg |
| 9 pouces | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 52 kg |
| 12 pouces | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 65 kg ou plus |
| 14 pouces | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 88 kg ou plus |
| 17 pouces | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 135 kg |
| 21 pouces | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | Unité de mesure |
| 25 pouces | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 251 kg |
Les avantages
1. Rotation à 360 degrés
2. Moteur de conduite relié au côté gauche ou droit
3. Pendant l'installation, il n'est pas nécessaire de régler le dégagement des engrenages; il est déjà réglé par le fabricant avant l'usine.
4La graisse avait été remplie avant l' usine.
4Installation simple et peu d'entretien
5Utilisation rationnelle de l'espace
6. L'engrenage est auto-verrouillable; un frein n'est donc pas nécessaire
7. Méthode facile et fluide de démarrage et d'arrêt
8- couple d'inclinaison élevé, adapté à une installation horizontale
