Détails sur le produit:
|
| Type: | Commande du pivotement VE5 | Matériel: | 42CRMN ou 50Mn |
|---|---|---|---|
| Application: | Traqueurs solaires concentrés | Garantie: | 10 ans |
| Couleur: | Client requis | Taille: | 3 pouces - 25 pouces |
| Moteur: | 24VDC | Caractéristique: | Longue durée |
| Mettre en évidence: | solar slew drive,slewing drive for solar tracking system |
||

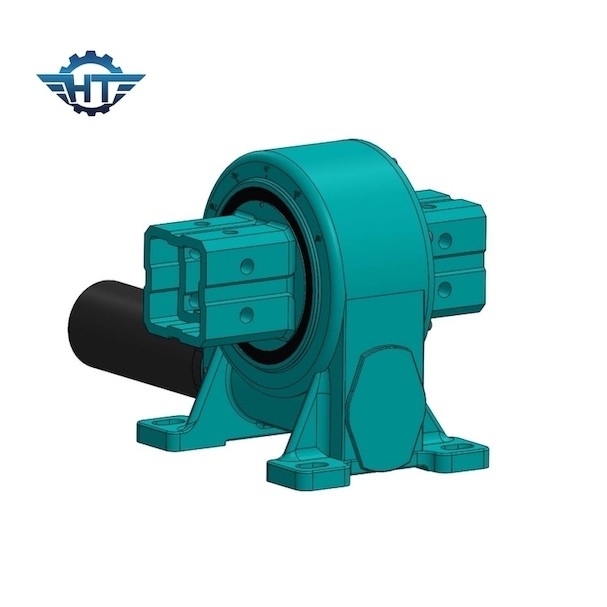

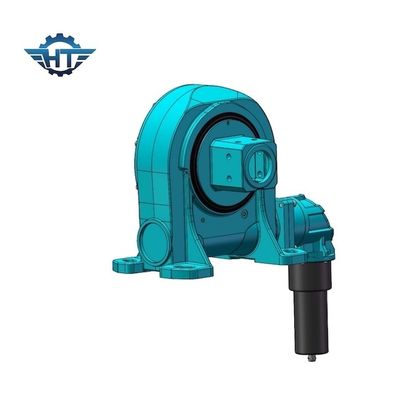

Petite commande de groupe de traqueur solaire simple d'axe pour les traqueurs solaires concentrés
Petite description d'entraînement de groupe
Une commande de groupe, généralement référée en tant qu'une commande de ver ou incidences de pivotement, est une complète, prêt à installer le système qui se compose de la vitesse ou incidence d'anneau de pivotement, ver, base, et logement complètement inclus. Elle peut être adaptée aux besoins du client avec les moteurs électriques hydrauliques ou, boîtes de vitesse planétaires.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Caractéristiques
1. Tournez à partir de 0~180°
2. Reliez un moteur d'entraînement du côté gauche ou le côté droit
3. la graisse avait été remplie avant usine
4. Installation simple
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple backholding élevé, approprié à l'installation verticale
9. Bas entretien
Applications
Le cheminement photovoltaïque de centrale inclut la tringlerie plate de simple-axe, la tringlerie oblique de simple-axe, le simple-axe oblique, et le système de piste biaxial.
1. Tringlerie simple plate d'axe
Approprié aux latitudes en-dessous de 30 degrés et pentes de la terre moins de 12 degrés.
2. Tringlerie simple oblique d'axe
Approprié au milieu aux latitudes élevées, la terre doit être approximativement plate.
3. Unité oblique de simple-axe
Approprié au milieu aux latitudes élevées.
4. Double axe
Approprié à toutes latitudes.
