Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | VE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 1750Nm |
| Tenir le couple: | 13200Nm | Inclinaison du couple: | 7000Nm |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Mettre en évidence: | solar tracker drive,solar slew drive |
||

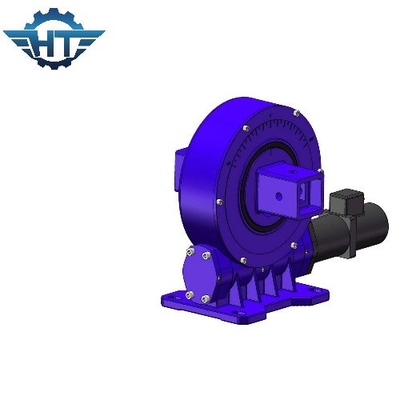

Petite commande de groupe de rendement élevé avec des moteurs de l'engrenage 24VDC planétaire pour les traqueurs solaires
Petite description d'entraînement de groupe

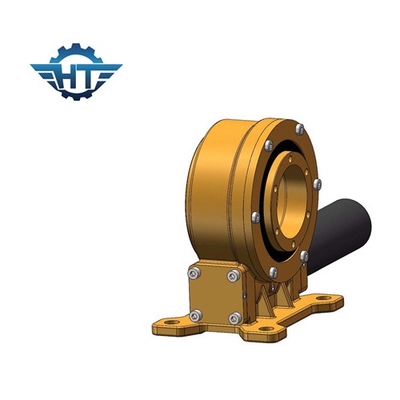

Les commandes verticales de groupe sont montées verticalement, il est spécifiquement conçues pour les systèmes de piste solaires d'axe simple plat qui exigent le cheminement vers le soleil pour est-ouest. La rotation précise de la commande verticale de groupe permet au mécanisme de dépister parfaitement. Ce genre de commande verticale de pivotement est fabriqué utilisant la dernière technologie qui incorpore le mécanisme de sablier.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Avantages
1. couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. gamme tournante de 360 degrés
3. enveloppement de l'intérieur d'entraînement de ver
4. contact dentaire multi pour assurer la charge élevée
5. fonction à verrouillage automatique
Services adaptés aux besoins du client
1. conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Inclinaison du couple de moment : Ce couple est la charge de gravité multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le couple réel est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : La verticale de charge à l'axe de l'incidence de pivotement
Charge axiale : Le parallèle de charge à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple, il est également vu en tant que couple cassé.
À verrouillage automatique : Seulement quand il y a charge, la commande de pivotement ne peut pas renverser tournent et appelé ainsi à verrouillage automatique.
