Détails sur le produit:
|
| Rapport de vitesse: | 31:1 | Couple normal de sortie: | 533 Nm |
|---|---|---|---|
| Lieu d'origine: | Changzhou, Chine | Tenir le couple: | 7000 Nm |
| Couple d'inclinaison: | 744 Nm | Couple de sortie évaluée: | 0,065 tr/min |
| Utilisation: | Système de suivi solaire incliné | Protégez la caractéristique: | IP66 |
| Mettre en évidence: | solar tracker drive,solar slew drive |
||

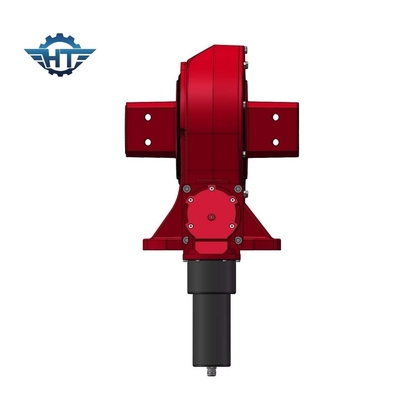

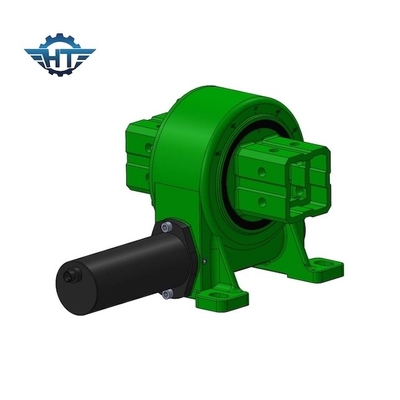

3 pouces IP66 Petit entraînement à chenille avec moteur d'engrenage planétaire 24VDC pour système de suivi solaire incliné
Description du moteur à petite traînée
Un système d'entraînement à traction est une unité compacte composée d'un ver, d'un engrenage, d'une base, d'une cabine, de roulements et d'autres accessoires.
Nos entraînements SE offrent un boîtier IP66 qui offre une protection presque complète contre les particules environnementales telles que la poussière, la saleté, le sable et même l'eau.Notre équipement d'essai assure à nos produits un champ de 30 ans
à vie.
Paramètres de performance du modèle VE
| Modèle | Le couple de sortie nominal (N.m.) | Le couple de maintien (kN.m) | Le couple d'inclinaison (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Ratio | Efficacité |
Précision (Diplôme) |
Intégration intellectuelle | Température de fonctionnement ((°C) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 12 kg ou plus |
| 5 pouces | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 18 kg |
| 7 pouces | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 32 kg |
| 8 pouces | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 28 kg |
| 9 pouces | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 52 kg |
| 12 pouces | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 65 kg ou plus |
| 14 pouces | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 88 kg ou plus |
| 17 pouces | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 135 kg |
| 21 pouces | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | Unité de mesure |
| 25 pouces | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 251 kg |
Différents moteurs (220VAC, 380VAC, 12VDC, 24VDC, 48VDC, servo et stepper) peuvent être conçus selon les besoins du client.
Moteur à courant continu
1. adopter une structure de support double pour l'arbre de sortie de sorte que le couple max de la boîte de vitesses est beaucoup augmenté.
2La roue solaire et la roue planétaire sont reliées par un spline qui augmente le couple maximal de la boîte de vitesses et allonge la durée de vie.
3Nous utilisons des engrenages hélicoïdaux à l'étape d'entrée qui réduisent le bruit et fonctionnent sans heurts à grande vitesse.L'anneau de vitesses interne est séparé pour que nous puissions faire plus de rapport et la conception est flexible.La boîte de vitesses et le moteur sont placés par une fixation de couture par vis axiale qui augmente la précision de correspondance et réduit le bruit.
4Nous utilisons un support à broche à rouleaux à l'intérieur de la roue planétaire. Nous utilisons le meulage à broche à rouleaux au lieu du meulage coulissant afin que la durée de vie de la boîte de vitesses soit beaucoup plus longue.
5- double structure de support; broyage interne sur l'orifice intérieur des engrenages planétaires, ce qui réduit la rondeur de l'orifice intérieur à moins de 0,003 mm; roulement au lieu de glissement;Réglage de précision de la surface des engrenages HRC60L'adoption de toutes ces technologies assure un fonctionnement très silencieux et stable et une longue durée de vie de plus de 10000 heures.www
