Détails sur le produit:
|
| Type: | Engrenage à vis sans fin | Paquet de transport: | boîte en contreplaqué |
|---|---|---|---|
| Application: | Énergie solaire parabolique | Période de garantie: | 10 ans |
| Couleur: | comme en a été faite la demande | Taille: | 3 pouces à 25 pouces |
| SÉPARÉ: | non séparé | Caractéristique: | petit contrecoup |
| Mettre en évidence: | commande électrique du groupe 12V,La station de CSP a enfermé la commande de pivotement,Commande solaire de groupe de station de CSP |
||

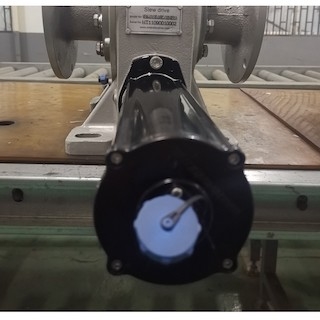

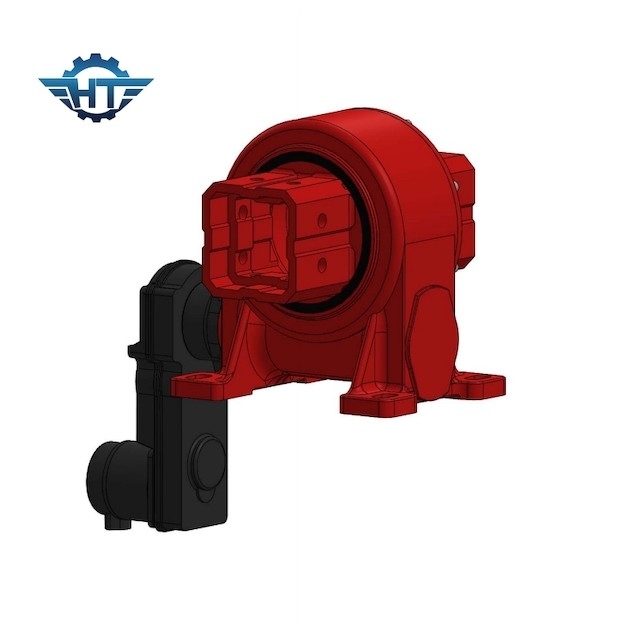

VE6 a enfermé la commande solaire de groupe avec le moteur pas à pas 24VDC pour l'énergie solaire parabolique
Description électrique d'entraînement de groupe
Le groupe conduit avec de grande précision avec les moteurs électriques 24/12V ou des moteurs pas à pas sont conçus dans les stations concentrées de l'énergie solaire (CSP) comme l'héliostat, parabolique, le Fresnel et les stations (CPV) photovoltaïques concentrées. La commande verticale de groupe peut réaliser pour tourner dans une direction et pour améliorer l'efficacité de production d'électricité. Ils peuvent être également appliqués dans les solutions de cheminement solaires etc. d'axe traqueur-simple de picovolte et de double axe.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Système de cuvette avec la commande de pivotement
L'itinéraire de cuvette appartient au système de focalisation linéaire. Le miroir de condensation parabolique de cuvette est utilisé pour concentrer la lumière du soleil sur la ligne focale, et un collecteur tubulaire est installé sur la ligne focale pour absorber l'énergie focalisée de rayonnement solaire.
L'avantage du système de cuvette est que la technologie est la plus mûre, et l'équipement lui-même dans chaque lien est relativement simple, la difficulté de la production en série et de l'installation n'est pas difficile, et le coût de maintenance est également inférieur. Ceci fait à cet itinéraire technique le type de la station de CSP avec la plus grande capacité installée actuellement. Cependant, en raison de son efficacité à basse température de collection, il ne peut pas chauffer le milieu de transfert de chaleur trop à un à hautes températures, et il tend à être graduellement remplacé par des systèmes de tour.
