Détails sur le produit:
|
| Type: | Entraînement d'orientation VE | Matériel: | 42CrMo ou 50Mn |
|---|---|---|---|
| Garantie: | 5~10 ans | Taille: | 3 pouces à 25 pouces |
| Type de dent: | Dent hélicoïdale | Moteur: | AC ou DC ou Hydarulic |
| Couleur: | Client requis | Application: | Traqueur solaire |
| Mettre en évidence: | solar slew drive,slewing drive for solar tracking system |
||

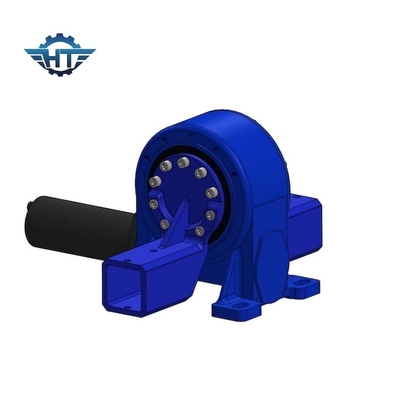

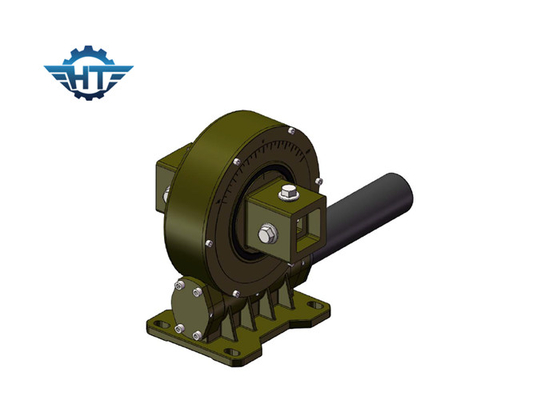

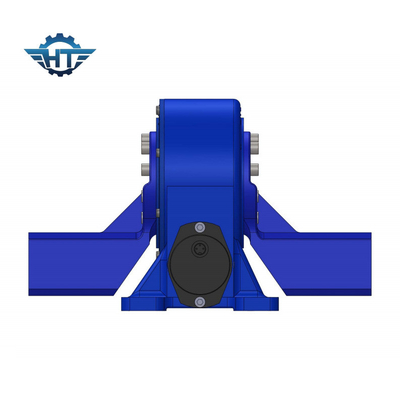

Commande verticale de groupe d'engrenage à vis sans fin VE9 petite avec le moteur de la vitesse 12VDC et le logement inclus
Description d'entraînement de groupe d'engrenage à vis sans fin petite
A massacré la commande est un mécanisme d'entraînement rotatoire de réduction de vitesse de plein-cycle avec la source d'énergie intégrée d'entraînement. Elle est employée comme disciple d'entraînement et attachement de mécanisme.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Avantages
1. Modularité
En raison du niveau élevé d'intégration de la commande rotatoire, l'utilisateur ne doit pas acheter et traiter chaque morceau des composants qui composent le dispositif tournant, et réduit dans une certaine mesure le procédé de préparation au début de la production de produit, améliorant de ce fait considérablement la productivité du travail.
2. sécurité
La commande d'engrenage à vis sans fin avec des caractéristiques à verrouillage automatique inverses, peut réaliser pour renverser à verrouillage automatique, qui peut seulement être conduit par le ver, et ne peut pas être conduite par l'engrenage à vis sans fin. Cette caractéristique permet la commande rotatoire peut être très utilisée dans le levage, le travail aérien et tout autre équipement, tout en améliorant le centre serveur du contenu scientifique et technologique, mais également considérablement augmenter la stabilité du facteur de fonctionnement et de fonctionnement de centre serveur de sécurité. A massacré la commande avec les produits rotatoires traditionnels, comparés à l'installation est simple, facile à maintenir, dans une large mesure, ménagent de l'espace pour l'installation.
3. Simplifiez la conception de centre serveur
Comparé à la commande traditionnelle de vitesse, la commande d'engrenage à vis sans fin peut être rapport de réduction relativement grand, dans certains cas, le centre serveur peut épargner les pièces de réducteur, afin de réduire des coûts de fourniture pour des clients, mais réduise également considérablement le taux d'échec de centre serveur.
Applications
Nos produits incluent les commandes de pivotement et les composants relatifs, qui sont principalement appliqués dans les systèmes de piste solaires d'axe simple ou double, les véhicules de construction, les machines de port, les véhicules modulaires et les petits systèmes d'énergie éolienne.
Des commandes/réducteurs de pivotement sont choisis par le client de la maison et à bord pour les systèmes de piste thermiques solaires de PV/CPV/CSP dus à la combinaison de l'anneau de pivotement avec l'axe de ver de sablier, qui fournit plus de contact dentaire, de couple accru d'entraînement et de rotation plus sans heurt. Il y a différentes tailles fournies par 3 pouces à 25 pouces avec plus de 60 modèles pour répondre à des exigences de cheminement régulières et précises dans le picovolte, le CPV, le CSP et l'énergie thermique solaire dépistant des champs.
