Détails sur le produit:
|
| Rapport de vitesse: | 61:1 | l'efficacité: | 40% |
|---|---|---|---|
| Le type: | Maison fermée | Application: | Trackers solaires inclinés |
| Service d'OEM: | - Oui, oui. | Conducteur: | comme en a été faite la demande |
| Catégorie d'IP: | IP66 | Couleur: | Noir |
| Mettre en évidence: | solar tracker drive,solar slew drive |
||

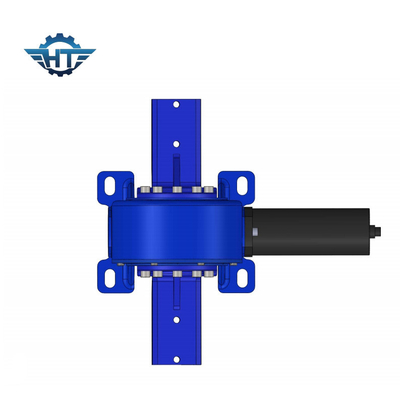

Dispositif de traction à petite rampe fermé horizontalement relié à un moteur de 24 VDC avec traceur solaire incliné
Description de l'entraînement à chenille fermée horizontale
En tant que source d'alimentation, le moteur à découpage est généralement un moteur à engrenages planétaires CC ou un moteur à engrenages CA ou un moteur à engrenages hydrauliques.Comme le composant de base est le moteur à anneaux pivotants, la boîte de vitesses pivotante peut facilement résister aux forces axiales et radiales.
Le moteur à chenille est un nouveau type de produit à chenille. Il est composé de ver, d'anneau à chenille, d'un boîtier fermé, d'un moteur électrique ou hydraulique.moment de charge radiale et de titrage en même temps. Comparé aux produits traditionnels, l'entraînement de l'entraînement est facile à installer et à entretenir, il peut également économiser plus d'espace. Les applications typiques de notre entraînement de l'entraînement comprennent les machines agricoles,machines de construction, systèmes de convoyeurs, grues, plateformes de forage, mines, militaires, dragues, parcs d'attractions, système de production solaire et autres nouveaux domaines énergétiques.
Paramètres de performance du modèle VE
| Modèle | Le couple de sortie nominal (N.m.) | Le couple de maintien (kN.m) | Le couple d'inclinaison (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Ratio | Efficacité |
Précision (Diplôme) |
Intégration intellectuelle | Température de fonctionnement ((°C) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 12 kg ou plus |
| 5 pouces | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 18 kg |
| 7 pouces | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 32 kg |
| 8 pouces | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 28 kg |
| 9 pouces | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 52 kg |
| 12 pouces | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 65 kg ou plus |
| 14 pouces | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 88 kg ou plus |
| 17 pouces | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 135 kg |
| 21 pouces | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | Unité de mesure |
| 25 pouces | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 251 kg |
Application de l'entraînement à chenille
L'entraînement à pivotement est un produit de contrôle de mouvement parfait pour l'application qui nécessite une résistance au couple de rotation.
Slew Drive For Solar: il est conçu pour la rotation des panneaux solaires photovoltaïques et améliore l'efficacité de la production d'électricité.
Les moteurs à chenilles pour les applications de systèmes de suivi solaire comprennent le concentrator solaire, la plaque solaire, le CPV (photovoltaïque concentré), le CSP (énergie solaire concentrée), le trou parabolique solaire, le tracker PV
Pour les générateurs éoliens: les moteurs pivotants sont utilisés pour faire pivoter le piédestal des éoliennes
Application: largement appliquée sur les grues de camions montées, les plates-formes de travail aériennes, les grues de quai, les prises de bois
Pour le marché industriel: Automatisation/ligne de montage, bras robotisé
Pour les satellites: la propulsion par gravité peut être utilisée pour les communications spatiales et les systèmes de positionnement global dans les antennes satellitaires.
