Détails sur le produit:
|
| Matériel: | Quart | Modèle: | SDE7 » |
|---|---|---|---|
| Couleur standard: | RAL 9006 | Rapport de vitesse: | 57:1 |
| Couple de sortie évaluée: | 2000 nanomètres | Tenir le couple: | 13500 nanomètre |
| Inclinaison du couple: | 13200 nanomètre | Efficacité: | 40% |
| Charge axiale: | kN 34 | Charge radiale: | 58 kN |
| Mettre en évidence: | 2000 commandes solaires de groupe de nanomètre,Commande solaire de groupe de moteur d'engrenage planétaire,Commande solaire de groupe de système de piste |
||

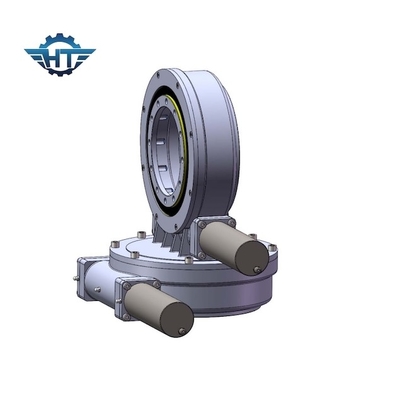

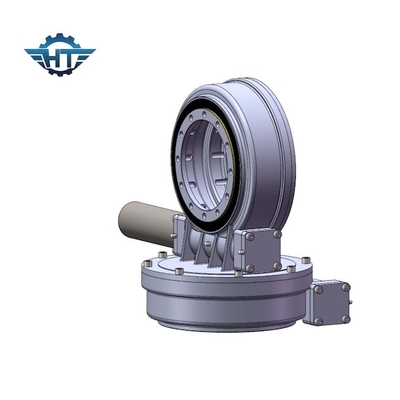

Commande solaire de groupe de double axe avec le moteur d'engrenage planétaire pour le système de piste solaire
Description solaire d'entraînement de groupe de double axe
Les commandes du pivotement de Hangtuo fournissent un grand rapport à une étape unique de l'embrayage, optimisée pour le poids contre la représentation. Les incidences et les vitesses sont assemblées dans un bas-profil, auto-maintenant, et prêt-à-installent le logement, permettant au produit de réagir à toutes les forces axiales et radiales, et résultant inclinant des moments créés dans les applications les plus provocantes. Ces produits haut-adaptables comportent également la résistance aux chocs forte, la représentation de longue vie, la rotation sans heurt, soutenir la protection, et les options scellées d'entraînement. Tous les avantages techniques, combinés avec d'industrie-principales normes de qualité, font à des produits de Hangtuo les candidats idéaux pour des applications représentation-critiques et résistantes.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Le principe de fonctionnement d'entraînement de groupe
Le ver est conduit par le moteur, qui conduit l'anneau externe de l'anneau de pivotement pour tourner ; l'anneau externe a produit le couple par la bride et l'anneau intérieur de l'anneau de pivotement est fixé dans le logement. La commande de pivotement a l'inverse à verrouillage automatique en raison de la commande d'engrenage à vis sans fin avec des caractéristiques à verrouillage automatique inverses.
Glossaire des paramètres principaux
Inclinaison du couple de moment : Le couple est la charge multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le qorque produit par la charge et la distance est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : Verticale de charge à l'axe de l'incidence de pivotement
Charge axiale : Parallèle de charge à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple.
À verrouillage automatique : Seulement une fois chargée, la commande de pivotement ne peut pas renverser tournent et appelé ainsi à verrouillage automatique.
