Détails sur le produit:
|
| Type: | Entraînement d'orientation VE | Matériel: | 42CrMo ou 50Mn |
|---|---|---|---|
| Garantie: | 5~10 ans | Taille: | 3 pouces à 25 pouces |
| Type de dent: | Dent hélicoïdale | Moteur: | AC ou DC ou Hydarulic |
| Couleur: | Client requis | Application: | système d'énergie solaire concentrée |
| Mettre en évidence: | solar tracker drive,slewing drive for solar tracking system |
||

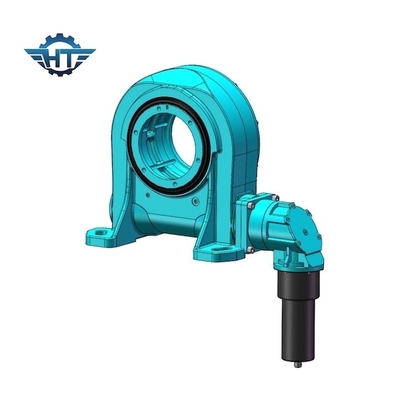

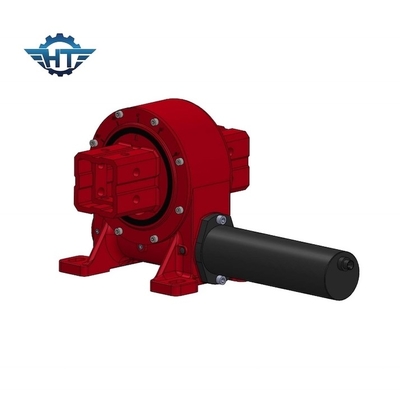

La boîte de vitesse résistante IP66 de ver a enfermé la commande nulle de groupe de contrecoup pour le système d'alimentation solaire concentré
Description de boîte de vitesse de ver
Les commandes de groupe sont une unité tout-en-un consistée en l'anneau de groupe, vitesse, logement, et le moteur (électrique ou hydraulique) et lui est conçu pour le chargement axial, radial, et de moment. Nous avons développé le groupe élevé d'engrenage à vis sans fin de contrecoup conduit particulièrement pour des applications où de grande précision est nécessaire.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Caractéristiques
1. Des commandes de groupe de Hangtuo sont actionnées avec la technologie de ver en verre d'heure (double enveloppant) pour la manipulation, l'efficacité et l'exactitude accrues de charge.
2. Fabriquez une grande variété de styles d'entraînement, de tailles modèles, de gammes de performances, d'options de scellage, et de caractéristiques de support.
3. Tailles modèles standard de 75mm à 800mm de diamètre.
4. Contrecoup, contrecoup presque nul
5. À verrouillage automatique
Options multiples
1. 31:1 de rapport de réduction de vitesse au 150:1
2. Horizontal, vertical, ou combinaison du support multiple d'axe
3. Ver simple ou double ver
4. Option électrique ou hydraulique de moteur
5. Logement : Ouvert ou fermé
6. Configurations adaptées aux besoins du client d'entrée
7. Conçoit en fonction du client par conditions d'application
