Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | VE9 » |
|---|---|---|---|
| Rapport de vitesse: | 61:1 | Couple de sortie évaluée: | 4300 nanomètre |
| Tenir le couple: | 27200 Nm | Inclinaison du couple: | 16000 nanomètre |
| Efficacité: | 40% | Précis: | moins de 0,1 degrés |
| Mettre en évidence: | Boîte de vitesse verticale d'entraînement de pivotement,Commande verticale du pivotement IP66,Commande verticale solaire de pivotement de système de piste |
||

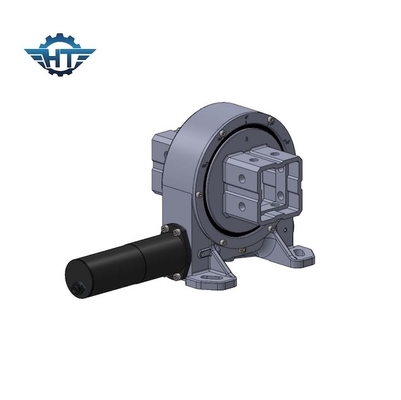

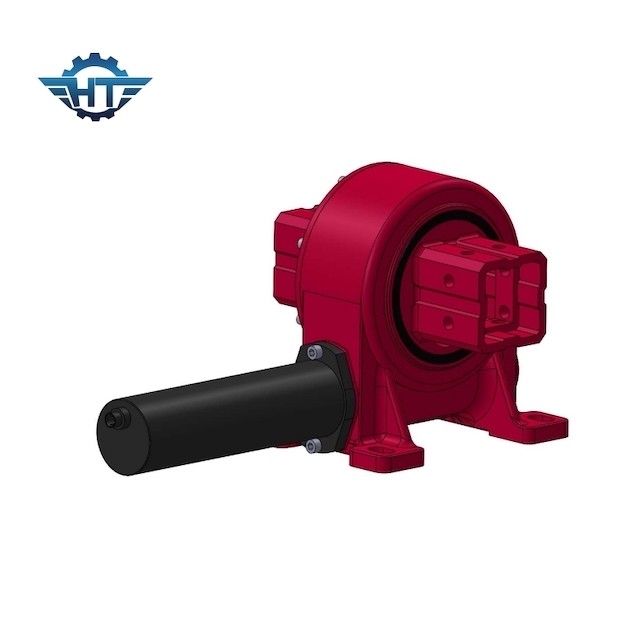

Boîte de vitesse verticale d'entraînement du pivotement IP66 pour le système de piste solaire de sortie carrée
Description verticale de boîte de vitesse d'entraînement de pivotement
Un système d'entraînement de ver de groupe est une unité de manière compacte construite qui se compose d'un anneau de pivotement, d'une embase et d'un ver. Cette unité introduit les avantages d'un anneau de pivotement et d'un ver dans une unité.
Il convient aux applications qui exigent la rotation lente avec un mouvement continu ou cyclique capable de manipuler les charges combinées. Le produit est avec des dimensions standard pour coupler un moteur électrique ou hydraulique aussi bien que coupler un système entier à l'équipement.
En raison de sa compacité, rigidité élevée et d'autres avantages mentionnés, un système d'entraînement de ver est employé dans l'équipement variable tel que les plates-formes mobiles d'assemblée, le système satellite, grues de chargement hydrauliques sur des véhicules de transport, les petites grues marines, échelles tournantes extensibles, dans des unités de roue de grands transporteurs portaiux marins.
Données techniques
| Modèle : | VE9 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 4300 N.m |
| Inclinaison du couple de moment | 16 K N.m | Tenir le couple | 27 K N.m |
| Estimation axiale statique | 60 KN | Estimation radiale statique | 130 KN |
| Estimation axiale dynamique | 30 KN | Estimation radiale dynamique | 65 KN |
| Rapport de vitesse | 37:1 | Efficacité | 40% |
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Avantages
1. Rotation ±60°, arrêt dur/limite dure à l'intérieur de la commande en cas d'échec de contrôle de logiciel
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
