Détails sur le produit:
|
| Rapport de vitesse: | 85:1 | Type: | Inclus |
|---|---|---|---|
| Application: | Machines de construction | Conducteur: | Moteur hydraulique |
| Catégorie d'IP: | IP66 | Couleur: | comme en a été faite la demande |
| Efficacité: | 40% | Exactitude: | 0,15 degrés |
| Mettre en évidence: | solar tracker drive,slewing drive for solar tracking system |
||

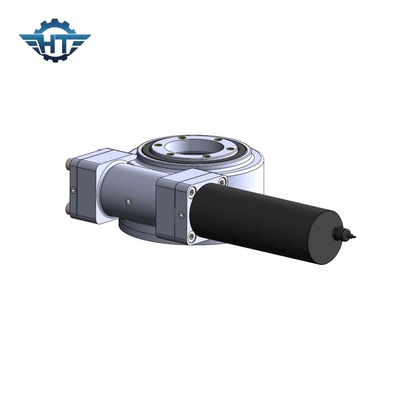

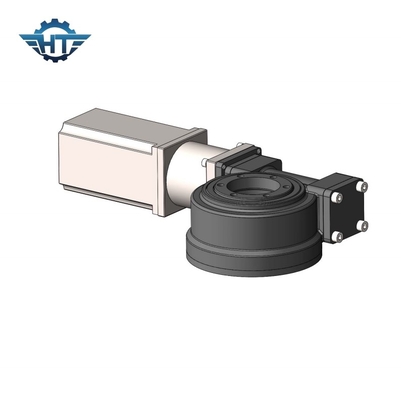

Petite commande incluse de groupe engrenage à vis sans fin avec la dent éteinte pour des machines de construction
Petite description incluse d'entraînement de groupe
La série de Se est une commande de logement incluse de groupe avec le niveau de protection de la clôture IP66. Elle est conçue avec un axe de ver de sablier avec 5 dents en contact entre l'anneau de groupe et l'axe de ver. Cette conception offre un dos très solide tenant la capacité de couple pour les charges lourdes. L'industrie minière, l'industrie cimentière et beaucoup plus d'industries avec la contamination élevée de l'environnement de fine particule préfèrent cette commande pour son étanchéité. C'est également le choix pour la plupart d'installations extérieures soumises à la forte pluie et à la neige car il est bien scellé comparé à d'autres conceptions.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Application
Les commandes de ver ont prouvé efficace dans beaucoup de machines et équipement, dans diverses applications et diverses conditions de fonctionnement, comme : plates-formes de construction et d'assemblée, placement des habitacles dans des machines de forêt, équipement de manutention, positionnement des systèmes solaires, contrôle des superstructures et applications opérationnelles des machines de construction, grues industrielles et ainsi de suite.
Avantages
1. Utilisez le joint squelettique pour éviter la fuite d'huile efficacement
2. La dimension de montage conçue a pu assortir beaucoup d'applications.
3. Entretien facile
4. Adoptez la structure d'engrenage à vis sans fin qui a l'adhérence forte et le couple-moteur
