Détails sur le produit:
|
| Modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Efficacité: | 40% | Précis: | moins de 0,1 degrés |
| Conducteur: | Moteur électrique/moteur hydraulique/moteur servo | Type: | Verticale montée |
| Application: | Système de piste simple plat | Couleur: | Comme en a été faite la demande |
| Mettre en évidence: | solar tracker drive,slewing drive for solar tracking system |
||

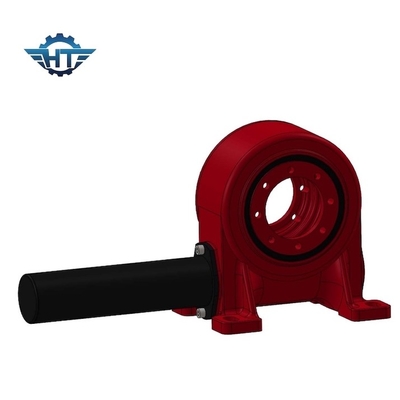

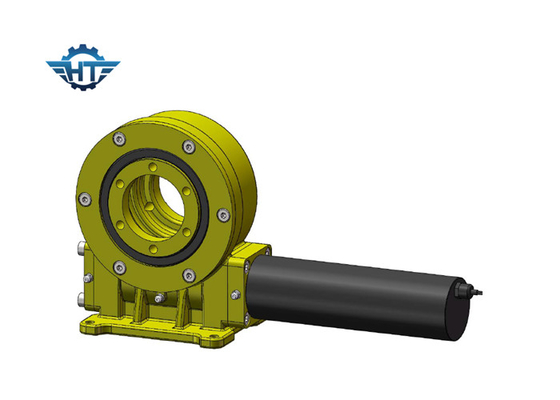

VE9 a enfermé la commande verticale de groupe avec l'individu fermant à clef la caractéristique pour le système de piste simple plat
Description verticale d'entraînement de groupe
Le nom de la commande de pivotement n'est pas uniforme, il a également appelé : vitesse de pivotement, commande rotatoire, essieu moteur rotatoire, dispositif rotatoire d'entraînement, commande de groupe, vitesse de pivotement, et boîte de commande rotatoire. Actuellement la majorité de tels dispositifs a appelé la commande de pivotement.
Notre mouvement d'entraînement de pivotement peut réduire la puissance. Il peut résister à la charge axiale, charge radiale et moment de renversement. Il comporte l'installation facile, l'entretien facile, et les avantages de l'épargne d'espace d'installation dans une large mesure.
C'est application incluent les systèmes d'alimentation solaire, la direction spéciale de véhicule, le camion à panneau plat résistant, les grues de conteneur, la grue montée par camion, la grue d'automobile et les véhicules aériens, les grues, les grues de portique, les petites stations d'énergie éolienne, les télécommunications spatiales, le récepteur satellite, etc….
La configuration générale est moteur de réduction planétaire de C.C ou le C.A. a embrayé des moteurs dans l'industrie photovoltaïque solaire tandis que le moteur hydraulique en tant qu'actionné par l'électricité dans des machines de construction.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
