Détails sur le produit:
|
| Type: | commande simple de pivotement d'axe | Classe de sécurité: | IP65 |
|---|---|---|---|
| Certification: | ISO9001, CE | Protégez la caractéristique: | Inclus |
| Matériel: | Quart | Garantie: | 5~10 ans |
| Taille: | 3 pouces à 25 pouces | Application: | Système de piste de Sun |
| Mettre en évidence: | slewing drive for solar tracking system,slew drive for solar tracker |
||

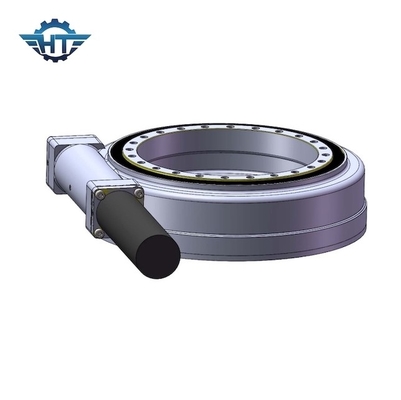

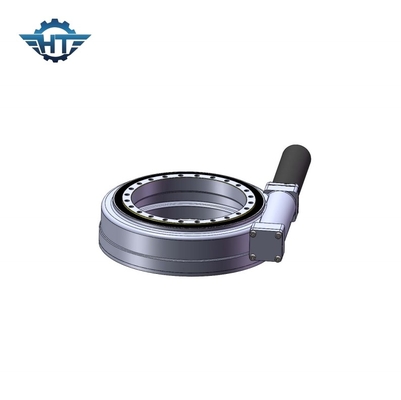

Anti commande solaire de groupe de la rouille C4 avec le système de piste de Hall Geared Motor For Sun
Description solaire d'entraînement de groupe
La conception mécanique du traqueur devrait prendre en considération le déplacement maximum du soleil pendant le solstice d'été (l'angle excentré maximum entre les haches). Le traqueur simple plat d'axe ou le traqueur d'axe polaire (axe simple oblique), le mouvement angulaire maximum habituellement ne dépasse pas ou 120°.
La conception mécanique de structure de la commande de groupe doit être étroitement et solidement, prenant en considération la dilatation thermique du métal et l'installation correcte de la commande de groupe.
Dans le cas de l'usage mécanique raisonnable, la perte de pression de vent et la dépréciation de matériel, le système de piste peuvent garantir la période d'utilisation de 25 ans. En même temps, afin de protéger la longue durée de vie, toutes les parties de la nécessité d'entraînement de groupe de plaquer ou tout autre traitement antirouille extérieur.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Instructions d'installation
Les commandes de pivotement de série de Se sont généralement installées horizontalement. Et nous recommandons également d'installer horizontalement vu la représentation des commandes de pivotement.
