Détails sur le produit:
|
| Modèle: | SE1~SE25 | Rapport de vitesse: | 31:1~150:1 |
|---|---|---|---|
| Application: | Systèmes de piste extérieurs de Sun | Lieu d'origine: | Changzhou, Chine |
| Certificat: | ISO9001/CE | Installation: | Horizontal et vertical |
| Entretien: | Facile | Couleur: | Comme en a été faite la demande |
| Contrecoup: | Moins de 0,15 degrés | ||
| Mettre en évidence: | solar tracker drive,solar slew drive |
||

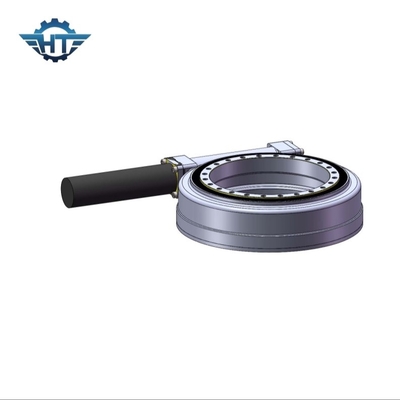

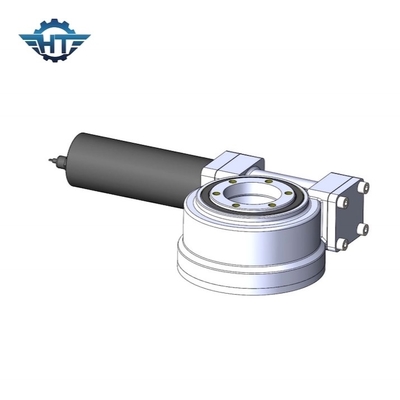

Commande multi de groupe de contact dentaire petite pour les systèmes de piste extérieurs de Sun de couple élevé
Petite description d'entraînement de groupe
La commande de pivotement est une boîte de vitesse qui peut sans risque tenir les charges radiales et axiales, aussi bien que transmet un couple pour la rotation. La rotation peut être à un axe simple ou dans des haches multiples ensemble. Des commandes d'anneau de pivotement sont transformées à fabriquer l'embrayage, les incidences, les joints, le logement, le moteur et d'autres composants auxiliaires et les assembler en boîte de vitesse de finition.
La commande de pivotement comporte la haute précision pour mettre à disposition une grande proportion d'embrayage en une seule étape. Des incidences et les vitesses sont assemblées dans un petit, d'un seul bloc, et prêt-à-installent la caisse pour optimiser le poids et la représentation. Ces produits fortement adaptables comportent également la résistance aux chocs robuste, la représentation de longue durée, et la rotation sans heurt, rapport de la protection et des options scellées d'entraînement. Comme fabricant expérimenté d'entraînement de groupe, nous avons la capacité pour fournir les commandes de haute qualité de groupe.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
La demande la plus commune d'entraînement de pivotement de traqueurs solaires de pivotement de double-axe de drivesare de double-axe, tels que les héliostats et le photovoltaics concentré (CPV), et plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
