Détails sur le produit:
|
| Type: | Commande du pivotement VE8 | Lieu d'origine: | Changzhou, Chine |
|---|---|---|---|
| Fonction: | Augmenter le couple | Certification: | ISO9001, CE |
| Protection: | Chambre incluse IP66 | Matériel: | Quart |
| Garantie: | 10 ans | Taille: | 3 pouces à 25 pouces |
| Mettre en évidence: | slewing drive for solar tracking system,solar tracker drive |
||

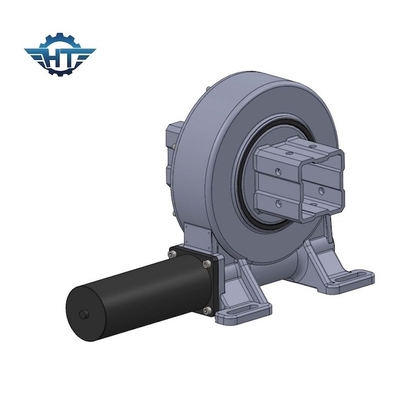

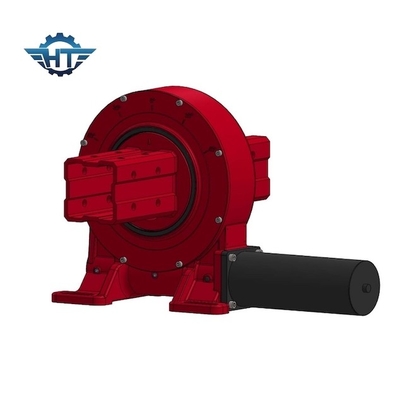

Commande solaire verticale de groupe de traqueur avec le ver d'enveloppe pour l'énergie renouvelable solaire
Description de l'entraînement de suivi solaire
La couronne d'orientation, également connue sous le nom de roulements d'orientation ou roulement de plateau tournant, est un grand roulement capable de supporter la charge axiale, la charge radiale et le moment d'inclinaison.C'est les pièces essentielles de transmission de machines.Il a l'anneau intérieur et extérieur, le roulement et d'autres composants.
On peut considérer l'entraînement d'orientation comme une boîte de vitesses car les principaux composants du mouvement sont le roulement d'orientation et l'arbre à vis sans fin.Il se compose également de composants auxiliaires tels que les joints, le boîtier et le moteur.En tant que source d'alimentation, le moteur d'entraînement de rotation est généralement un moteur à engrenages planétaires à courant continu, un moteur pas à pas à courant continu, un moteur à engrenages à courant alternatif, etc. Le moteur hydraulique à courant alternatif est principalement utilisé dans les machines de construction en tant que système d'entraînement électrique.Comme le composant principal est l'entraînement de la couronne d'orientation, l'entraînement d'orientation peut facilement résister aux forces axiales et radiales.
Paramètres de performance du modèle VE
| Paramètres de performance du modèle VE | ||||||||||||
| Modèle | Couple de sortie nominal (Nm) | Couple de maintien (kN.m) | Couple de basculement (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Diplôme) |
IP | Étape de travail(℃) | Autobloquant | Poids (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 18kg |
| 7" | 7344 | 60 | dix | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 251 kilogrammes |
Principe de fonctionnement de l'entraînement d'orientation
La vis sans fin est entraînée par le moteur, qui entraîne la rotation de la bague extérieure de la couronne d'orientation;la bague extérieure délivre le couple à travers le flasque et la bague intérieure de la couronne d'orientation est fixée dans le carter.
L'entraînement de rotation a un autoblocage inverse en raison de l'entraînement par engrenage à vis sans fin avec des caractéristiques d'autoblocage inverse.Cette fonctionnalité améliore considérablement la stabilité du facteur de fonctionnement et de sécurité de l'hôte.Par rapport aux produits pivotants traditionnels, la boîte de vitesses à entraînement pivotant est facile à installer, facile à entretenir et permet d'économiser un espace d'installation considérable.
