Détails sur le produit:
|
| Type: | 6 pouces verticaux | Matériel: | Quart |
|---|---|---|---|
| garantie: | 10 ans | taille: | 3 pouces à 25 pouces |
| Type de dent: | Dent hélicoïdale | Moteur: | C.A. ou C.C ou moteur hydraulique |
| Couleur: | Au besoin | Application: | Traqueurs de picovolte, de CSP et de CPV |
| Mettre en évidence: | solar tracker drive,slewing drive for solar tracking system |
||

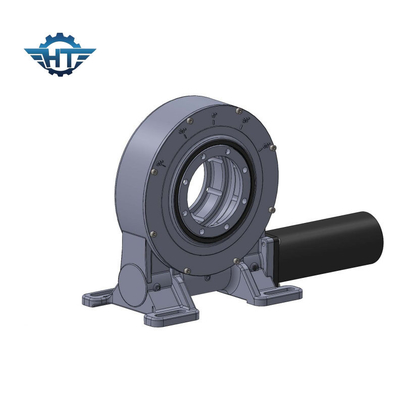

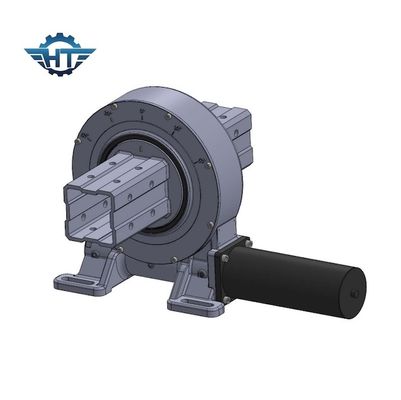

Commande simple verticale de pivotement d'engrenage à vis sans fin d'axe pour des traqueurs de picovolte, de CSP et de CPV
Description simple d'entraînement de pivotement d'engrenage à vis sans fin d'axe
Les commandes du pivotement de Hangtuo utilisent la technologie de mouvement de précision qui fournit un grand rapport dans une étape unique de l'embrayage. L'incidence et les vitesses sont assemblées dans un profil bas, auto-maintenant, et prêt-à-installent le logement optimisé pour le poids contre la représentation. Ces produits haut-adaptables comportent également la résistance aux chocs forte, la représentation de longue durée, la rotation sans heurt, soutenir la protection, et les options scellées d'entraînement. Nous avons la capacité pour fournir les solutions faites sur commande pour des applications spécifiques.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Nos produits incluent les commandes de pivotement et les composants relatifs, qui sont principalement appliqués dans les systèmes de piste solaires d'axe simple ou double, les véhicules de construction, les machines de port, les véhicules modulaires et les petits systèmes d'énergie éolienne. Des commandes/réducteurs de pivotement sont choisis par le client de la maison et à bord pour les systèmes de piste thermiques solaires de PV/CPV/CSP dus à la combinaison de l'anneau de pivotement avec l'axe de ver de sablier, qui fournit plus de contact dentaire, de couple accru d'entraînement et de rotation plus sans heurt. Il y a différentes tailles fournies par 3 pouces à 25 pouces avec plus de 60 modèles pour répondre à des exigences de cheminement régulières et précises dans le picovolte, le CPV, le CSP et l'énergie thermique solaire dépistant des champs.
