Détails sur le produit:
|
| Modèle: | SE14" | Certificat: | ISO9001, CE |
|---|---|---|---|
| Couleur de peinture: | comme en a été faite la demande | Tenir le couple: | 54200 nanomètre |
| Inclinaison du couple: | 68000 nanomètre | Couple de sortie: | 6550 nanomètre |
| Charge axiale: | kN 680 | Charge radicale: | kN 230 |
| Mettre en évidence: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

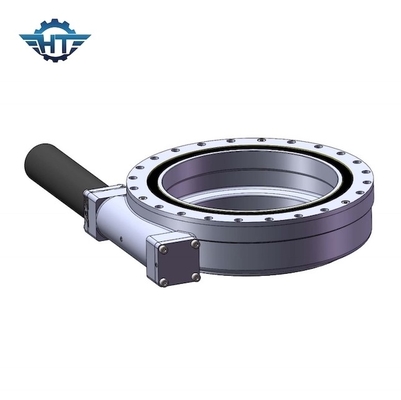

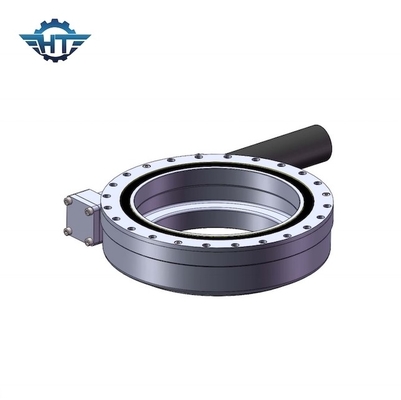

IP66 a enfermé la longue durée l'engrenage à vis sans fin qu'hydraulique a massacré la commande pour la plate-forme montée par araignée
Description hydraulique d'entraînement de groupe d'engrenage à vis sans fin
La commande de pivotement ou l'anneau de pivotement peut être traitée comme boîte de vitesse parce que les composants de noyau sont l'axe d'incidence et de ver de pivotement. Il se compose également des composants auxiliaires tels que les joints, le logement, et le moteur. Le moteur est habituellement moteur d'engrenage planétaire de C.C, moteur de vitesse à C.A. ou moteur hydraulique. Le moteur hydraulique est principalement utilisé dans les machines de construction comme système d'entraînement de puissance. La boîte de vitesse de pivotement peut aisément résister aux forces axiales et radiales.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Caractéristiques
La boîte de vitesse d'entraînement de pivotement a la caractéristique à verrouillage automatique inverse qui augmente considérablement la stabilité du facteur de sécurité de système et d'augmentation. Comparé aux produits traditionnels d'oscillation, la boîte de vitesse d'entraînement de pivotement est facile à installer, facile à maintenir, et ménage de l'espace considérable d'installation. La boîte de vitesse d'entraînement de pivotement adopte la technologie de ver de sablier qui fournit plus de contact dentaire, ainsi un couple plus élevé. La vitesse et le caniveau de pivotement durcissent la technologie transformatrice pour augmenter la vie du champ d'entraînement de pivotement. La boîte de vitesse d'entraînement de pivotement est entièrement incluse qui pourrait protéger la commande de diverses conditions d'environnement telles que la poussière, l'eau, le sable etc.
Applications
application Araignée-montée de plate-forme
la voiture ayant beaucoup d'étages de type araignée est principalement dans les méthodes de marche non marquées de type deux en caoutchouc à roues et non marqué de voie.
La conception typique de structure :
1 véhicule à haute altitude de travail de conception de mécanisme de jambe a différents types de jambes, pour niveler et assurer la stabilité du rôle entier de travail de véhicule, exigence forte et fiable, facile à utiliser.
2 jambes de véhicule de travail de haute altitude de détermination d'envergure de jambe sont généralement placées dans les deux sens, et se prolongent aux deux côtés, direction verticale de point de soutien de jambe de la sélection de position pour être appropriées, son principe est que la plate-forme de fonctionnement dans la charge de calibrage et plus la plage (étendue) de fonctionnement, la stabilité du véhicule pour répondre aux exigences.
