Détails sur le produit:
|
| Numéro de modèle: | SE14 | Tenir le couple: | 54200 nanomètre |
|---|---|---|---|
| Inclinaison du couple: | 68000 nanomètre | Couple de sortie: | 6550 nanomètre |
| Charge axiale statique: | kN 680 | Charge radicale statique: | kN 230 |
| Trous de montage: | 21*M16 | Poids: | 63 kilogrammes |
| Mettre en évidence: | Commande de groupe d'engrenage à vis sans fin SE14,A massacré la boîte de vitesse 6550 nanomètre d'entraînement,a massacré la commande 6550 solaires nanomètre |
||

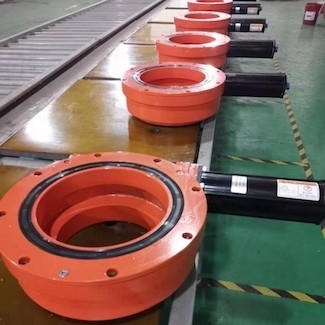

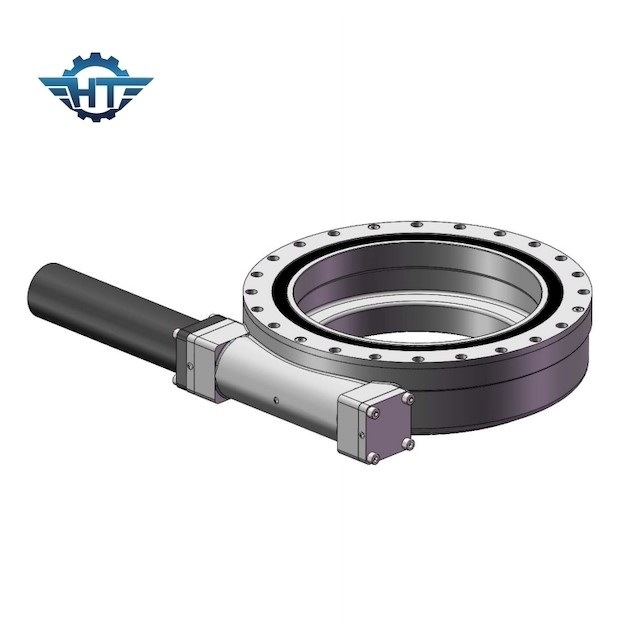

Boîte de vitesse hydraulique d'entraînement de groupe d'engrenage à vis sans fin SE14 avec le logement inclus pour les traqueurs solaires
Description de produit
Les commandes standard de groupe sont équipées d'un logement ouvert tandis qu'un logement ouvert n'est pas donné aux parties A une bonne estimation d'IP. Les commandes du pivotement de Hangtuo sont avec le logement inclus qui fournit la commande de pivotement une protection de l'entrée IP66. Cela aide la commande de pivotement peut être travaillé dans l'environnement dur. Notre commande de pivotement ont la caractéristique de l'individu fermant à clef l'axe de ver de sablier. Une fois que l'entrée de source d'énergie est retournée au neutre, l'axe de ver fermera à clef la charge en le place sans exiger n'importe quel dispositif de freinage externe.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
Les applications typiques incluent les traqueurs solaires, les turbines de vent, les plats d'antenne de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs, le robot des véhicules à moteur etc.
Transport, manipulation et stockage
Le transport seulement dans la position horizontale, impacts devrait être évité.
Gants de travail d'usage et faire attention en manipulant la commande de groupe.
Employez les trous des anneaux dans les commandes de groupe pour fixer des boulons pour le levage, la manipulation et le placement sûrs.
Le magasin seulement dans une position horizontale et dans les chambres fermées, la gardent à partir de devenir humide, la protection contre la corrosion extérieure des surfaces de contact exposées dure approximativement 1 mois dans l'emballage fermé. Le stockage de plus longue période exige des mesures de sauvegarde spéciales.
Transport des commandes déballées de pivotement
Employez le levage approprié n'embrayent jamais le produit de transport verticalement
Des commandes déballées de groupe peuvent être transportées avec la vitesse de levage dans les conditions suivantes :
1. La vitesse de levage doit être configurée convenablement pour la charge de transport d'unité.
2. Les boulons d'anneau doivent être configurés convenablement pour le poids de l'unité de transport.
3. La commande de groupe seulement sera transportée par lui-même.
4. Le transport au sein de la société seulement sera exécuté horizontalement.
