Détails sur le produit:
|
| Modèle: | 14 pouces | Rapport de vitesse: | 102:1 |
|---|---|---|---|
| Efficacité: | 40% | Type: | Série horizontale |
| Application: | éoliennes | Service d'OEM: | Disponible |
| Conducteur: | hydraulique, électrique | Classe d'IP: | IP66 |
| Mettre en évidence: | 17 pouces ont enfermé la commande de pivotement,Lecteur inclus IP66 de pivotement,Commande électrique montée horizontale de groupe |
||

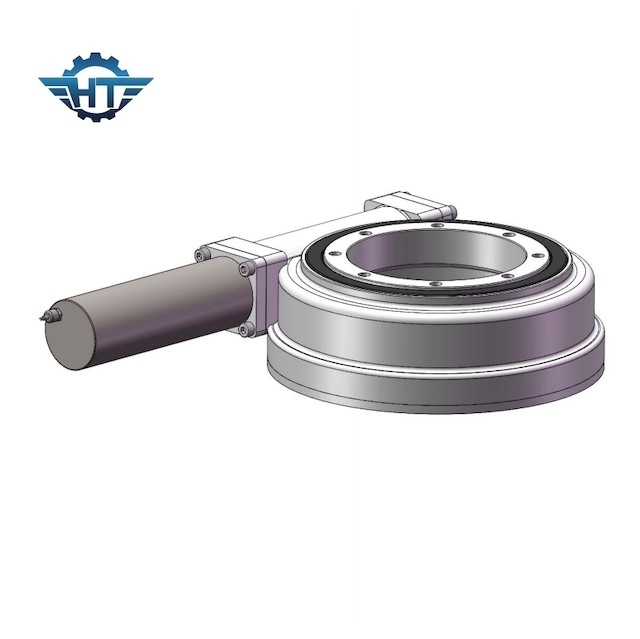

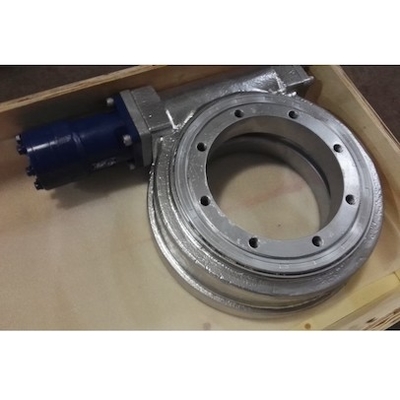

17 pouces d'entraînement inclus hydraulique de groupe, horizontal IP66 monté pour des générateurs de vent
Description incluse hydraulique d'entraînement de groupe
Des commandes de groupe avec les moteurs hydrauliques sont principalement appliquées dans les machines gauches, les machines d'extraction, les machines de soudure, les véhicules de construction, les véhicules modulaires, les systèmes etc. d'énergie éolienne. En adoptant l'incidence de pivotement en tant que son composant de noyau, la commande de pivotement peut soutenir la force axiale, force radiale et d'inclinaison moment simultanément.
Caractéristiques
1. Un grand rapport de transmission peut être obtenu, qui est plus compact que le mécanisme de vitesse hélicoïdal décalé d'axe.
2. Les surfaces de maillage de dent des deux roues sont alignées en contact, et sa portance est beaucoup plus haute que celle du mécanisme de vitesse hélicoïdal décalé d'axe.
3. La commande de ver est équivalente à la commande de vis, qui est une commande de maillage de multi-dent, ainsi la commande est stable et le bruit est petit.
4. Il est à verrouillage automatique. Quand l'angle de dérive du ver est moins que l'angle équivalent de frottement entre les dents d'engrenage de maillage, le mécanisme a les propriétés à verrouillage automatique et peut réaliser pour renverser à verrouillage automatique, c.-à-d., seulement le ver peut conduire le ver, mais pas le ver. Comme le mécanisme à verrouillage automatique de ver utilisé dans ses machines lourdes, son à verrouillage automatique inverse peut jouer un rôle dans la protection de sécurité.
5. L'efficacité de transmission est basse et l'usage est plus sérieux. Quand l'engrenage à vis sans fin est engagé dans la transmission, la vitesse de glissement relative entre les dents d'engrenage de maillage est grande, ainsi la perte de frottement est grande et l'efficacité est basse. D'autre part, la vitesse de glissement relative cause la génération sérieuse d'usage et de chaleur sur la surface de dent. Afin d'absorber la chaleur et réduire l'usage, des matériaux plus chers avec de bonnes propriétés antifriction et antiusure et bon lubrifiant des dispositifs sont employés souvent, ainsi le coût est haut.
6. La force axiale du ver est grande
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Applications
1. Remorques modulaires
2. Tous les types de grues
3. Plate-forme de travail aérienne
4. Systèmes d'énergie éolienne
