Détails sur le produit:
|
| Modèle: | SE12 | Rapport de vitesse: | 78:1 |
|---|---|---|---|
| Application: | grue se pliante de camion de boom | Transmission: | Transmission hydraulique |
| Conducteur: | Moteur hydraulique | Garantie: | 1 an |
| Certificats: | ISO9001, CE | Taille: | Petite échelle |
| Mettre en évidence: | Commande hydraulique du groupe SE12,Couple élevé d'entraînement hydraulique de groupe,Individu fermant à clef la commande de groupe de ver |
||

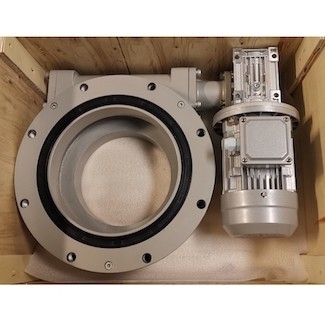

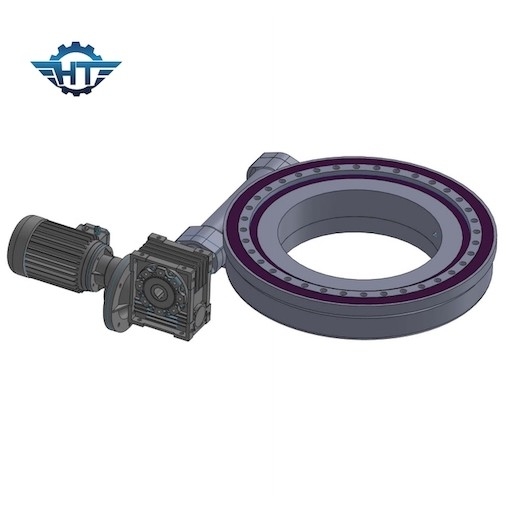

Individu élevé du couple SE12 fermant à clef les commandes hydrauliques de pivotement pour la grue se pliante de camion de boom
Individu fermant à clef la description hydraulique d'entraînements de pivotement
Commande d'anneau de pivotement, également connue sous le nom d'incidences de pivotement ou incidence de plaque tournante, qui peut soutenir la charge axiale élevée, charge radiale et moment d'inclinaison. On le connaît comme : des « joints de machine », c'est les pièces essentielles de transmission de machines entre deux objets qui doivent être mouvement rotatoire relatif. Il peut transmettre un couple pour la rotation. La rotation peut être à un axe simple, ou dans des haches multiples ensemble.
Avantages
1. Il peut soutenir la force axiale, force radiale et d'inclinaison moment simultanément
2. L'espace économisant dans les équipements
3. Maximisez la capacité de charge dans un design compact
4. Durée de vie étendue
5. Coûts de maintenance réduits
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique |
Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Applications
La commande de pivotement est largement appliquée dans les remorques modulaires, tous les types de grues, la plate-forme de travail aérienne, les systèmes de piste solaires et les systèmes d'énergie éolienne. Des boîtes de vitesse électriques et planétaires peuvent être conçues selon l'exigence de client.
