Détails sur le produit:
|
| Matériel d'engrenage à vis sans fin: | 50Mn, 42CrMo | Modèle: | VE7 |
|---|---|---|---|
| Application: | Traqueurs solaires d'axe simple horizontal | Couple de sortie évaluée: | 1750 nanomètre |
| Tenir le couple: | 13200 nanomètre | Inclinaison du couple: | 7000 nanomètre |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Mettre en évidence: | Commande solaire de groupe de traqueur de boîte de réducteur,Commande solaire de groupe de traqueur de 1750 nanomètre,Commande solaire horizontale de groupe du traqueur VE7 |
||

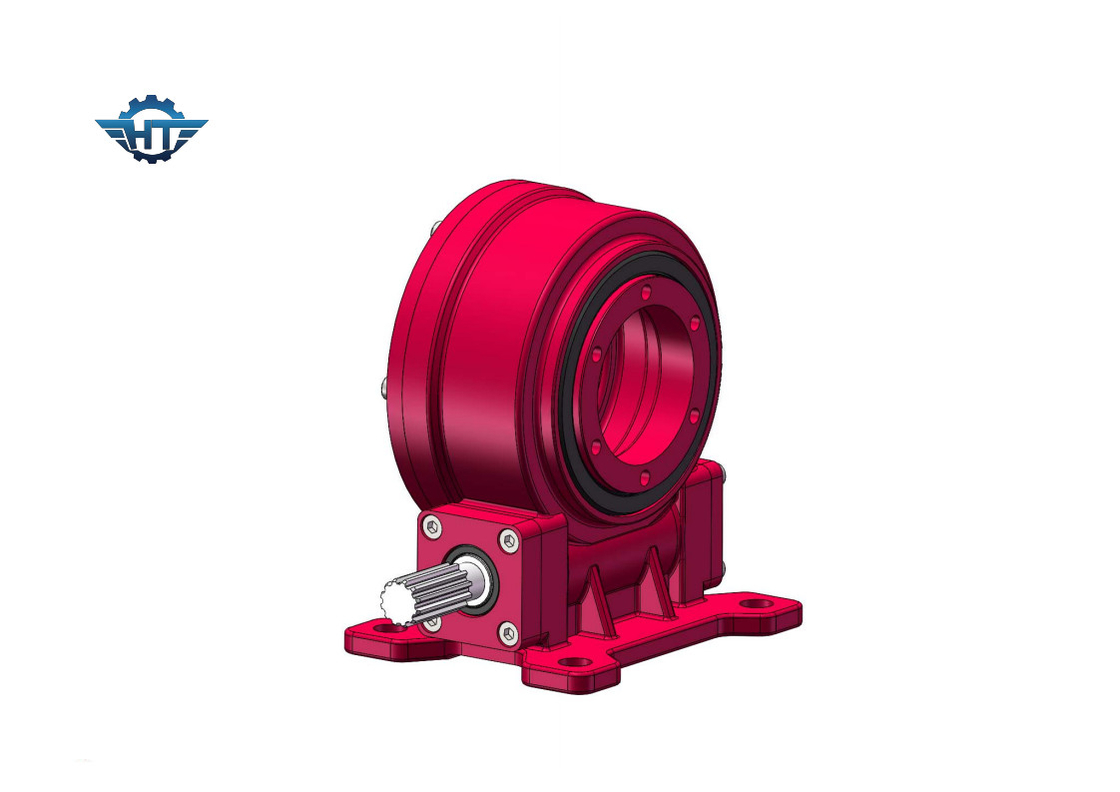

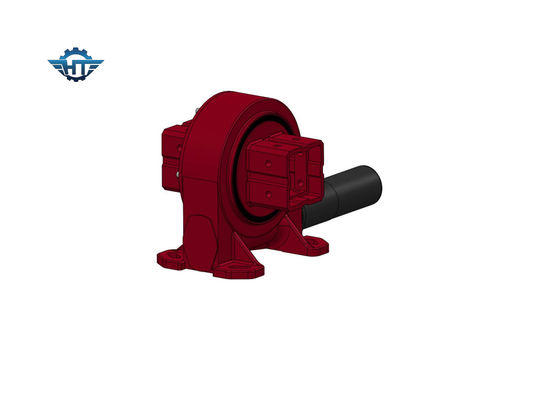

Boîte de réducteur d'entraînement du groupe VE7, serrure d'individu pour les traqueurs solaires d'axe simple horizontal
Description de boîte de réducteur d'entraînement du groupe VE7
La commande du pivotement de Hangtuo a comporté bon enveloppant le ver et la vitesse engrenant avec le contact dentaire multi qui fait la commande de pivotement avec le couple backholding élevé pour améliorer la sécurité solaire du système de piste. Elle est à verrouillage automatique et peut tourner ±60°. Si plus grand gamme requise, elle peut être adaptée aux besoins du client.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Glossaire de Paramaters principal
Inclinaison du couple de moment : Ce couple est la charge de gravité multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le couple réel est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : La verticale de charge à l'axe de l'incidence de pivotement
Charge axiale : Le parallèle de charge à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple, il est également vu en tant que couple cassé.
À verrouillage automatique : Seulement quand il y a charge, la commande de pivotement ne peut pas renverser tournent et appelé ainsi à verrouillage automatique.
