Détails sur le produit:
|
| Modèle: | VE7 » | Rapport de vitesse: | 51:1 |
|---|---|---|---|
| Couple de sortie évaluée: | 6120 Nm | Tenir le couple: | 39 kN.m |
| Inclinaison du couple: | 10 kN.m | Efficacité: | 40% |
| Couleur: | RAL 9006 ou sur demande | Couple maximum: | 10200 N.m |
| Mettre en évidence: | VE7 Worm Gear Slew Drive,planetary Motor Worm Gear Slew Drive,Solar Tracker motor slew drive |
||

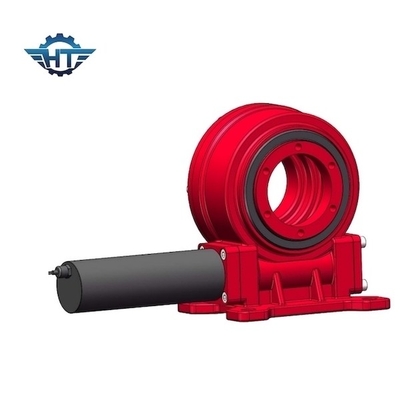

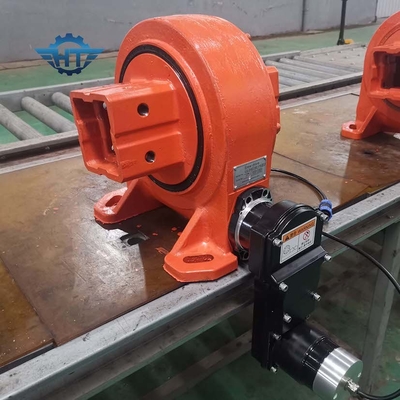

VE7 l'engrenage à vis sans fin planétaire électrique simple de moteur de l'axe 12V a massacré la commande pour le traqueur solaire
Description d'entraînement de groupe d'engrenage à vis sans fin
Fiabilité élevée : Des commandes de pivotement sont conçues et examinées pour garantir une vie de champ de 30 ans. Tellement toutes les matières premières doivent répondre aux normes exigées par ISO9001 et CE. Nous mettons en application un contrôle de qualité sain pour assurer des produits de haute qualité, de fiable et coût bas en même temps.
Haute performance : des commandes de pivotement sont actionnées avec la technologie de ver de sablier pour donner à la boîte de vitesse l'énormes force et puissance, survie maximum charge-se tenant aussi bien qu'efficacité et exactitude accrues.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Les applications d'entraînement de pivotement incluent les traqueurs solaires, les turbines de vent, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s et les ascenseurs des véhicules à moteur etc.
Installation : des commandes de pivotement ont pu être montées horizontalement, verticalement ou une combinaison des haches multiples.
Contrôleur
Type 111
Paramètre :
Exactitude de cheminement : <>
Approvisionnement de puissance d'entrée : C.A. 380V 50HZ, alimentation d'énergie à quatre fils triphasée
De puissance de sortie : Conduisez un moteur triphasé à C.A. 380V /2.2KW
À télécommande : Autobus de RS 485, module sans fil de LoRa (facultatif)
Estimation de protection : IP65
Température ambiante : -25℃ à 50℃
Configuration et caractéristiques :
Boîte 400×500×120
Contrôle de MCU, algorithme astronomique et sensibilité légère
Forts vents, interface de protection de la température, protection de court-circuit, protection de surintensité
Parement de remise de nuit est ou horizontal
Courez la fonction manuellement
Alimentation d'énergie de changement intégrée, protecteur de montée subite, module avant d'inversion, contrôleur de vent, protecteur de moteur, etc.
Télésurveillance de l'ordinateur supérieur, affichage d'alarme de défaut, affichage de temps réel d'animation du statut de fonctionnement du dispositif (facultatif)
À télécommande sans fil (facultatif)
Q&A
1. Comment choisir ?
Veuillez spécifier la taille de diamètre, la largeur, la tension, la puissance et la vitesse à vide des moteurs requis, les mètres carrés des panneaux solaires/des miroirs, la disposition de ces panneaux solaires/miroirs.
2. Est-ce que je pourrais prélever des échantillons pour examiner la qualité et le marché à l'avance ?
Sûr, bienvenu pour prélever des échantillons pour examiner notre qualité et service.
3. Quel est le coût total pour des échantillons ?
L'échantillon total de cost= témoin a coûté + fret.
Nous te donnerons les meilleurs frais de transport après que vous choisissiez les commandes appropriées de pivotement.
4. Comment embarquez-vous des échantillons ?
Considérer la quantité d'échantillon n'est pas grand, nous appui des échantillons de navire par SME, TNT ou Fedex
5. Quelle est votre quantité d'ordre minimum ?
1 ensemble
6. Quel est votre délai de livraison ?
Pour les échantillons standard : 0~15 jours ; pour des ordres en lots : d'ici 25~40 jours.
