Détails sur le produit:
|
| Rapport de vitesse: | 37:1 | Type: | Inclus |
|---|---|---|---|
| Application: | suiveurs solaires à deux axes | Axe: | Double axe |
| Catégorie d'IP: | IP66 | Couleur: | comme en a été faite la demande |
| Effciency: | 40% | Contrecoup: | 0.15° |
| Mettre en évidence: | solar tracker drive,slewing gear |
||

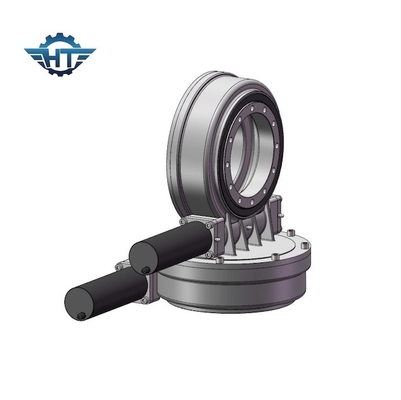

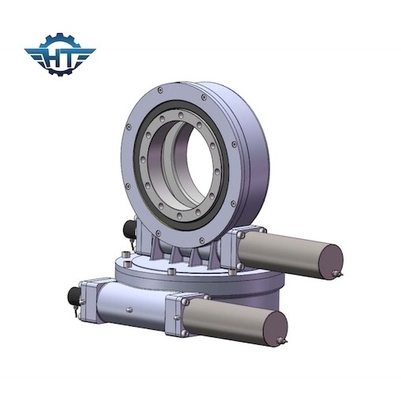

Commande électrique de groupe d'entretien facile du rapport 37/1 de vitesse pour les traqueurs solaires de double axe
Avantages électriques d'entraînement de groupe
1. 360 degrés de cheminement
2. Différents moteurs de connexion basés sur les besoins des clients
3. De grande précision
4. Entretien facile
5. À verrouillage automatique
6. Méthode facile et fluidee de commencer et de s'arrêter
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Caractéristiques
Rapport de vitesse
La rotation du ver horizontal tourne une vitesse au sujet d'une perpendiculaire d'axe à l'axe de vis. Cette combinaison réduit la vitesse du membre conduit et multiplie également son couple ; l'augmentant proportionnellement comme diminutions de vitesse. Le rapport de vitesse des axes dépend de la relation du nombre de fils du ver au nombre de dents dans la roue ou la vitesse de ver.
Ver de sablier
Nos commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse. Résultats accrus de cet engagement de dent dans une plus grandes force, efficacité et longévité.
Fonction
Les commandes de pivotement fonctionnent avec la technologie standard de ver, en laquelle le ver sur l'axe horizontal agit en tant que conducteur pour la vitesse, généralement l'axe est conduites par le moteur électrique de vitesse.
