Détails sur le produit:
|
| Rapport de vitesse: | 57:1 | Type: | Inclus |
|---|---|---|---|
| Application: | Énergie solaire | Moteur: | moteur hydraulique ou moteur électrique |
| Catégorie d'IP: | IP66 | Couleur: | comme en a été faite la demande |
| Effciency: | 40% | Installez la méthode: | horizontal ou vertical |
| Mettre en évidence: | hydraulic slew motor,slewing gear |
||

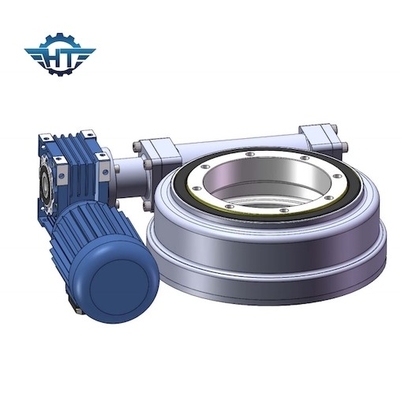

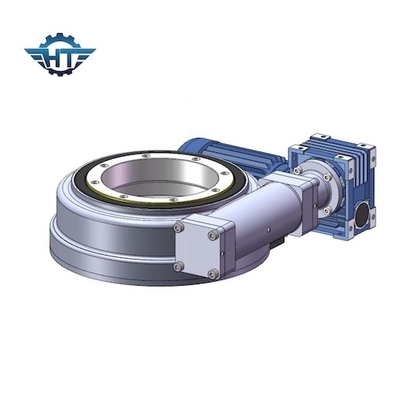

Le CE IP66 inclus a certifié la commande électrique de groupe avec le design compact et l'individu fermant à clef la caractéristique
Description électrique d'entraînement de groupe
La commande de pivotement est une boîte de vitesse qui peut sans risque tenir les charges radiales et axiales, aussi bien que transmet un couple pour la rotation. La rotation peut être à un axe simple ou dans des haches multiples ensemble. Des commandes de pivotement sont transformées à fabriquer l'embrayage, les incidences, les joints, le logement, le moteur et d'autres composants auxiliaires et les assembler en boîte de vitesse de finition.
La commande de pivotement est un nouveau type de produit de pivotement. Elle se compose habituellement d'une incidence de pivotement, d'un ver, d'un moteur, d'une enveloppe, etc. Elle a les avantages de la transmission de grande taille et stable, longue durée de vie, installation facile, ménage de beaucoup d'espace d'installation, facile à maintenir, et peut considérablement épargner des coûts.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Caractéristiques
1. Rotation 360 degrés
2. La connexion d'un moteur d'entraînement de la gauche ou du côté droit, le moteur peut être moteur pas à pas, moteur servo, moteur hydraulique etc.
3. Non nécessaire d'ajuster le dégagement de adaptation
4. La graisse avait été remplie avant usine
5. Installation simple et bas entretien
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple de inclinaison élevé, approprié à l'installation horizontale
