Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | VE7 |
|---|---|---|---|
| Rapport de vitesse: | 51:1 | Couple de sortie évaluée: | 6120 Nm |
| Tenir le couple: | 39000 Nm | Inclinaison du couple: | 10 kNm |
| Efficacité: | 40% | Couleur standard: | Comme en a été faite la demande |
| Mettre en évidence: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

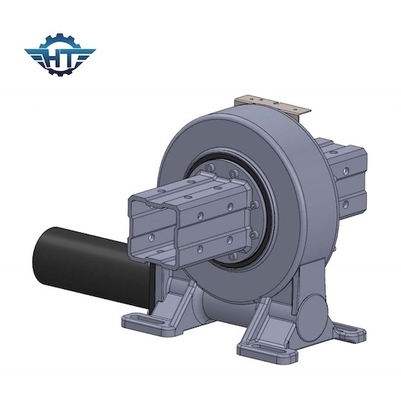

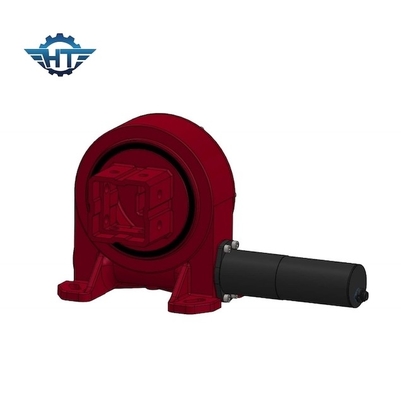

L'engrenage à vis sans fin de sablier a massacré la commande pour le système de piste simple d'axe de tube carré de 120mm
Description d'entraînement de groupe d'engrenage à vis sans fin de sablier
Les commandes de pivotement du simple-axe VE7 tournent environ un axe. La commande du pivotement VE7 avec le moteur de la vitesse 24vdc peut être conçue pour que la taille différente s'adapte pour toutes sortes de tubes principaux. Il est également un produit standard, le plus facile d'installer, et le plus utilisé généralement. La commande du pivotement VE7 offre le support vertical et une commande plein-incluse dans une unité haute puissance.
Paramètres des commandes de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Avantages
1. Couple backholding élevé
2. À verrouillage automatique pour améliorer la sécurité solaire du système de piste
2. L'intérieur d'arrêt dur, gamme de +60°~-60°, si les clients ont un rotaion 360° prié par application, nous avons le type de sortie de bride à fournir
3. Enveloppement de l'intérieur d'entraînement de ver
4. Contact dentaire multi pour assurer la charge élevée et pour réduire au minimum le contrecoup
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Applicatons
Des incidences d'entraînement de pivotement sont habituellement trouvées dans l'application comme : turbines de vent, transporteurs de charge lourde, traqueurs solaires, grues de port, équipement hydraulique, tables de dispositifs de direction de grue, de systèmes d'automation, de manipulateurs de charge lourde, de lacet et de contrôle de lancement.
Q&A
1. Comment est-ce que je peux choisir ?
Veuillez spécifier la taille de diamètre de roue, la largeur, la tension, la puissance et la vitesse à vide des moteurs requis.
2. Est-ce que je pourrais prélever des échantillons pour examiner la qualité et le marché à l'avance ?
Sûr, bienvenu pour prélever des échantillons pour examiner notre qualité et service.
3. Quel est le coût total pour des échantillons ?
L'échantillon total de cost= témoin a coûté + fret
Nous te donnerons les meilleurs frais de transport après que vous choisissiez les moteurs appropriés de vitesse
4. Comment embarquez-vous des échantillons ?
Considérer la quantité d'échantillon n'est pas grand, nous appui des échantillons de navire par SME, TNT ou Fedex
5. Quelle est votre quantité d'ordre minimum ?
10 ensembles après qu'échantillons confirmés
6. Quel est votre délai de livraison ?
Pour les échantillons standard : d'ici 7 jours ; pour des ordres en lots : d'ici 25 jours.
