Détails sur le produit:
|
| Modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Efficacité: | 40% | Précision: | <0.1 |
| Conducteur: | Moteur électrique | Type: | Axe simple |
| Application: | Système de piste solaire de tringlerie | Couleur: | Comme en a été faite la demande |
| Mettre en évidence: | Commande simple de groupe d'engrenage à vis sans fin VE9,commande de cheminement solaire du groupe 50kN,Commande solaire de groupe de système de piste de tringlerie |
||

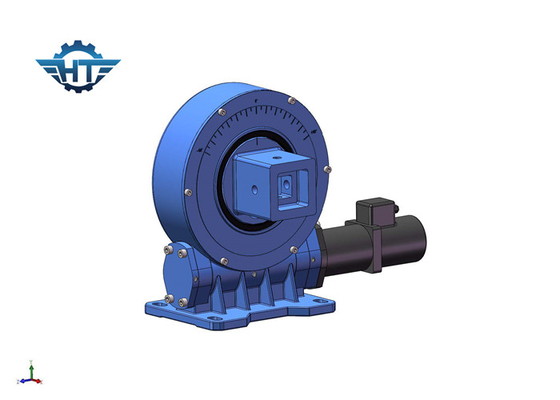

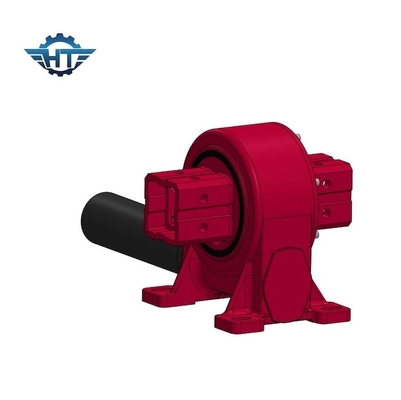

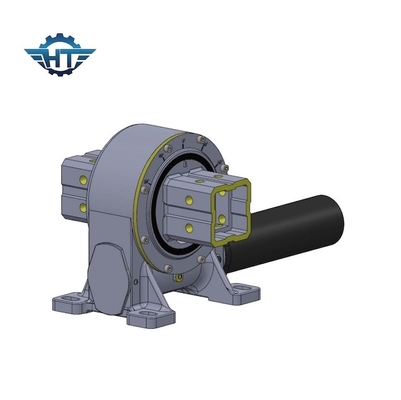

L'engrenage à vis sans fin VE9 simple a massacré la commande avec le couple élevé pour le système de piste solaire de tringlerie
Description simple d'entraînement de groupe d'engrenage à vis sans fin
Les commandes de pivotement ou les incidences d'anneau de pivotement tournent les modules qui sont les unités de rotation compactes intégrées dans un logement de fonte qui contient un anneau de rotation avec une vitesse. La vitesse tourne l'anneau de rotation avec la grande précision et tient compte de la rotation sans heurt et de l'effort maximum.
Paramètres des commandes de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Caractéristiques
1. Inverse à verrouillage automatique en raison des caractéristiques à verrouillage automatique d'engrenage à vis sans fin. Cette caractéristique augmente considérablement la stabilité de l'opération de centre serveur et du facteur de sécurité.
2. Comparé aux produits traditionnels d'oscillation, la boîte de vitesse d'entraînement de pivotement est facile à installer, facile à maintenir, et ménage de l'espace considérable d'installation.
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Enveloppement de l'intérieur d'entraînement de ver
3. Grande charge pour l'usage du contact dentaire multi
4. Fonction à verrouillage automatique statique
5. Intérieur d'arrêt dur
Applications
La commande de pivotement ou les applications typique d'anneau de pivotement incluent l'énergie solaire, les turbines de vent, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s et les ascenseurs des véhicules à moteur.
