Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | VE9 |
|---|---|---|---|
| Rapport de vitesse: | 61:1 | Couple de sortie évaluée: | 6100 nanomètre |
| Tenir le couple: | 36000 nanomètre | Inclinaison du couple: | 16300 nanomètre |
| Marque déposée: | Neutre, OEM, a adapté aux besoins du client | Couleur standard: | RAL 9006 |
| Mettre en évidence: | Groupe vertical Ring Drive 9",Le tube 110 a massacré Ring Drive,Lecteur de rapport 9" de pivotement vertical |
||

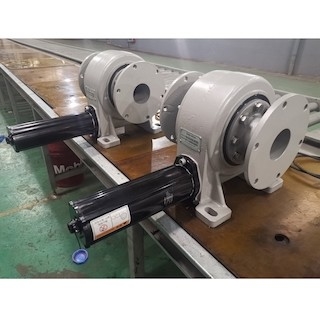

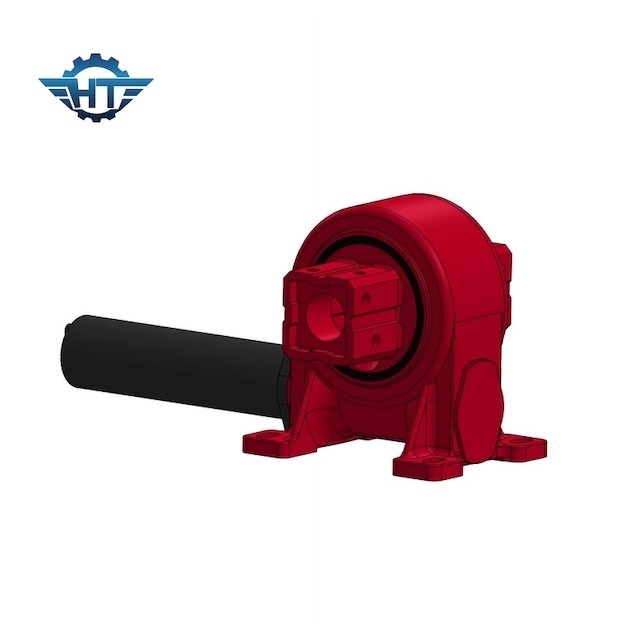

Verticale 9 pouces pivotant la commande avec la taille 110 de tube pour le système de piste simple d'axe
Description d'entraînement de pivotement d'engrenage à vis sans fin
Les commandes de pivotement du simple-axe VE9 peuvent tourner environ un axe et sont de couple nominal différent et de tenir et d'incliner le moment. Nous pouvons fournir le type de type courant et adapté aux besoins du client basé sur les exigences de clients. Il est le plus facile d'installer, et le plus utilisé généralement. La commande du pivotement VE7 offre le support vertical et une commande plein-incluse dans une unité haute puissance.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Avantages de produit
1. Couple backholding élevé
2. À verrouillage automatique pour améliorer la sécurité solaire du système de piste
2. Intérieur d'arrêt dur
3. Enveloppement de l'intérieur d'entraînement de ver
4. Contact dentaire multi pour assurer la charge élevée et pour réduire au minimum le contrecoup
