Détails sur le produit:
|
| Type: | 9" commande de groupe | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Application: | Système de piste solaire | MOTEUR: | 24VDC avec Hall |
| Méthode d'installation: | Verticale montée | Matériel: | 42Crmo |
| Poids: | 60 kilogrammes | Garantie: | 10 ans |
| Mettre en évidence: | Individu VE9 fermant à clef le groupe Ring Drive,commande de pivotement d'engrenage à vis sans fin du moteur 24V,commande verticale de pivotement du moteur 24V |
||

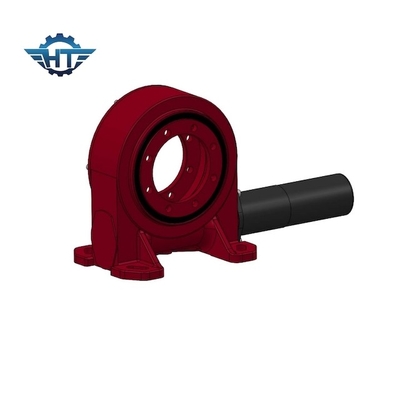

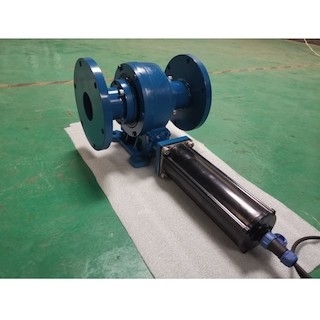

Individu VE9 fermant à clef la commande de pivotement d'engrenage à vis sans fin avec le moteur 24VDC avec Hall Sensors For Solar System
Commande de pivotement d'engrenage à vis sans fin
une usage-résistance plus élevée, qui peut charger le couple fort de sortie et incliner le couple de moment avec la représentation bonne de la stabilité et de la fiabilité. La commande de pivotement d'engrenage à vis sans fin est également disponible pour un champ précis de cheminement plus élevé.
Notre commande de pivotement décrite avec l'inverse à verrouillage automatique en raison des caractéristiques à verrouillage automatique d'engrenage à vis sans fin. Cette caractéristique accroît considérablement la stabilité de l'opération et améliore le facteur de sécurité. Comparé aux produits traditionnels de pivotement, commande de pivotement d'engrenage à vis sans fin il est facile installer, facile à maintenir, et son design compact ménage de l'espace considérable d'installation.
Paramètres techniques
| Modèle Performance Parameters du VE | |||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (N.m) | Inclinant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | ≤0,1 | Oui | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | ≤0,1 | Oui | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | ≤0,1 | Oui | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | ≤0,1 | Oui | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | ≤0,1 | Oui | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | ≤0,1 | Oui | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | ≤0,1 | Oui | 88 kilogrammes |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | ≤0,1 | Oui | 135 kilogrammes |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | ≤0,1 | Oui | 192 kilogrammes |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | ≤0,1 | Oui | 251 kilogrammes |
Avantages
1. Moment fort de renversement basé sur envelopper la structure d'engrenage à vis sans fin
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact de multi-dent
4. Améliorez la fonction à verrouillage automatique statique
