Détails sur le produit:
|
| Modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Efficacité: | 40% | Type: | Série horizontale |
| Application: | Traqueurs solaires | Service d'OEM: | Disponible |
| Lieu d'origine: | Changzhou, Chine | Conducteur: | Moteur pas à pas |
| Mettre en évidence: | Sun dépistant la commande solaire de pivotement,Commande solaire 24V horizontal de pivotement,Commande solaire horizontale du traqueur 24V |
||

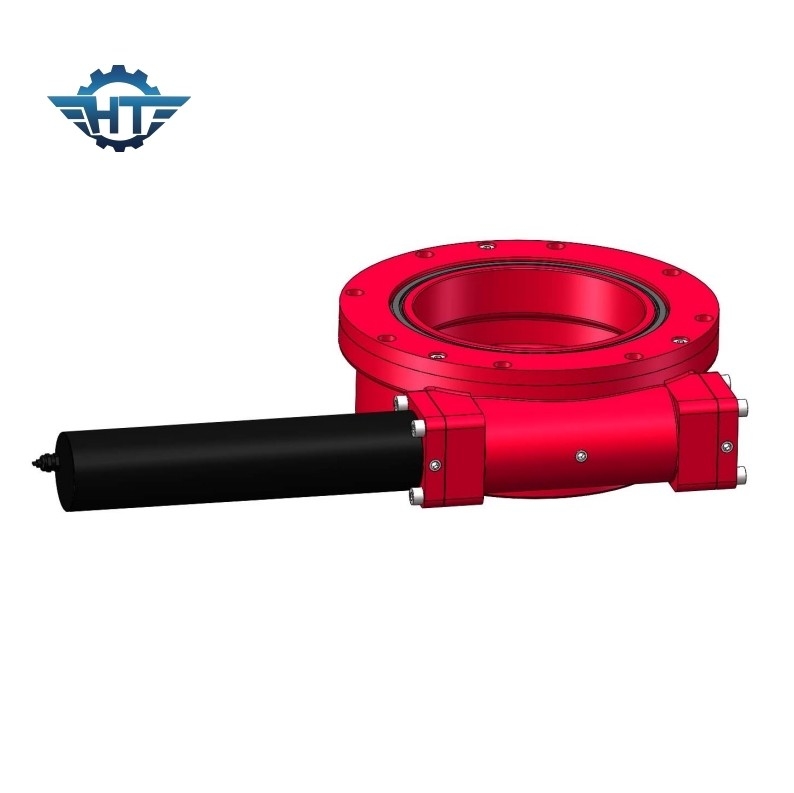

Commande solaire de pivotement de FlatTracking Sun avec le moteur pas à pas 24V et encodeurs pour les traqueurs solaires
Cheminement de la commande solaire de pivotement de Sun
Le soleil dépistant la commande de pivotement est une pièce de noyau en tournant le système de piste oblique de simple-axe qui est un produit rentable principalement développé et conçu pour la construction des centrales à grande échelle, et est très utilisé dans des latitudes moyennes et basses.
Le système a besoin seulement de la rangée entière peut être automatiquement dépisté à l'aide d'un ensemble de commande et de contrôleur de pivotement. La structure unique de tringlerie et la commande exempte d'entretien de pivotement peuvent le rendre stabilité du système fiable et fiable, bas taux d'échec et coûts de maintenance à prix réduit. Comparé à la parenthèse fixe traditionnelle d'installation, il peut augmenter la production d'électricité annuelle environ de 30%, qui est un système à grande échelle de production d'électricité.
Idéal pour la construction de station.
Fonctionnalités clé
1. Un angle et une gamme tournants illimités
2. Fournissez la transmission la plus efficace de la puissance élevée et du couple possibles
3. Le logement complètement inclus et scellé résiste aux environnements et à la sécurité durs d'augmentations
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
Obliques plats choisissent
« Simple oblique plat », ou « à plat uniaxial avec l'inclination » est le produit de la combinaison des deux modes ci-dessus. En fait, l'appartement a incliné simple devrait appartenir à la catégorie de l'axe simple plat, son axe de rotation est horizontal, et son système de piste entier peut suivre le système simple plat d'axe. La différence est que chaque composant sur son axe de rotation a une certaine inclination aux sud.
Axe simple incliné :
L'uniaxial incliné a une certaine inclination aux sud, ainsi cette situation est meilleure que l'appartement uniaxial. Mais l'uniaxial oblique a également ses propres limitations. En raison de l'inclination des sud, l'appui uniaxial incliné devient plus haut et plus haut de la terre du côté nord pendant que l'axe de rotation se développe, et parce que la colonne arrière ne peut pas être faite trop haut, l'axe de rotation de l'uniaxial incliné est limité. Il ne peut pas être transformé en long axe tant que un axe simple, mais peut seulement être indépendant un, qui augmente son coût et, naturellement, augmente la surface au sol.
Axe simple plat
La parenthèse de cheminement uniaxiale plate peut de manière significative augmenter la production d'électricité en dépistant la trajectoire du soleil dans la direction est-ouest, mais l'uniaxial plat a également ses inconvénients. Puisque l'appui uniaxial plat n'a aucune inclination aux sud, son rayonnement recevant la capacité est pauvre quand l'angle d'altitude du soleil est bas, qui est particulièrement évident dans des latitudes élevées. Il y a eu une diminution, particulièrement en hiver, et la production d'électricité est encore inférieure à celle des bâtis fixes.
