Détails sur le produit:
|
| Type: | Commande de pivotement | Matériel: | Quart |
|---|---|---|---|
| Application: | Système de suivi solaire à axe unique | Garantie: | 10 ans |
| Couleur: | Client requis | Taille: | 3 pouces - 25 pouces |
| Moteur: | 24 VCC/220 VCA | Caractéristique: | 30 Vie sur le terrain |
| Mettre en évidence: | Boîte de vitesse planétaire d'entraînement de groupe de serrure d'individu,Boîte de vitesse solaire d'entraînement de groupe de 25 pouces,Boîte de vitesse solaire d'entraînement du groupe 24VDC |
||

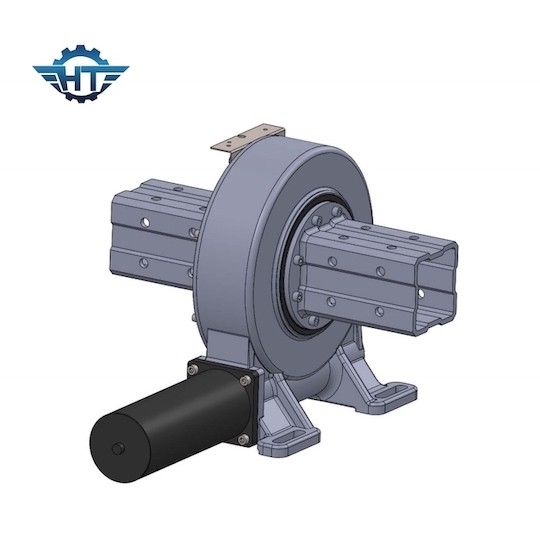

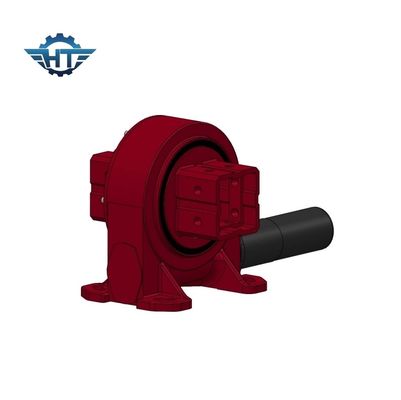

Boîte de vitesse planétaire d'entraînement de groupe de serrure de l'individu VE9 pour le système de piste solaire d'axe simple
Description planétaire d'entraînement de groupe de serrure d'individu
Le VE, les demandes de série d'engrenage planétaire de groupe de la boîte de vitesse verticale d'entraînement principalement de conception de grue de treuil, de grue de slewingdeck, de treuil de grue, de commande d'oscillation d'excavatrice, de commande de pivotement pour le système de piste solaire etc. Notre principe de fonctionnement unique de boîte de vitesse de réduction d'engrenage planétaire se fait pour solaire
ours de traqueur une grande charge radiale due à la distribution proportionnée du couple. Ce qui est plus, nos commandes de pivotement a des configurations hydrauliques de moteur. Nous avons toute la demande différente de client de rassemblement de taille de boîte de vitesse de groupe de série.
Paramètres des commandes de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Caractéristiques
1. Tournez ±60°, intérieur d'arrêt dur pour assurer la sécurité des systèmes
2. Reliez un moteur d'entraînement de la gauche ou du côté droit
3. Le dégagement est déjà placé par le producteur avant usine, aucun besoin d'ajuster quand l'installation
4. La graisse avait été remplie avant usine
4. Installation simple et bas entretien
5. Design compact et économie de l'espace
6. La vitesse est à verrouillage automatique, aucun besoin de frein
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple de inclinaison élevé, approprié à l'installation horizontale
Application
A massacré des commandes sont employés autour du monde. Les domaines d'application incluent ce qui suit : En tant que la transmission de direction dans des vitesses de déplacement de grue et transporteurs résistants, dans des plates-formes d'ascenseur, dans les pinces, les pinces, et d'autres dispositifs rotatoires dans le secteur de machine de construction. Systèmes de piste, énergie éolienne, plats, antenne de satellite solaires etc.
