Détails sur le produit:
|
| Modèle: | double axe 12 pouces | Rapport de vitesse: | 78:1 |
|---|---|---|---|
| EFFICACITÉ: | 40% | Classe d'IP: | IP66 |
| Application: | Système de suivi PV | Service d'OEM: | disponible |
| Conducteur: | Moteur 24VDC | Contrecoup: | 0.15° |
| Mettre en évidence: | solar tracker drive,slewing gear |
||

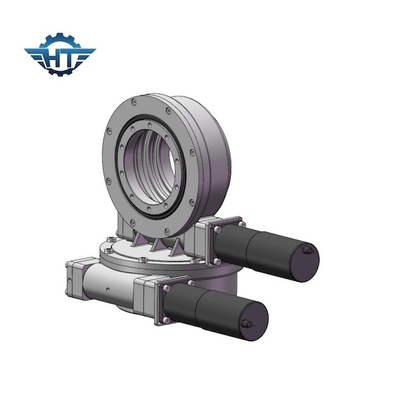

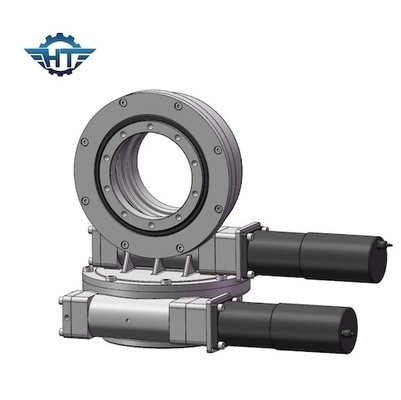

Le couple élevé de petit contrecoup a massacré la commande avec la fonction de verrouillage d'individu pour le système de piste de picovolte
Description élevée d'entraînement de groupe de couple
En venant pour choisir la commande hydraulique appropriée de pivotement, nous devons habituellement connaître ce qui suit :
1. L'application
2. Le système de pression hydraulique
3. La charge et la vitesse tournante requises
4. Généralement la commande de pivotement de Se avec le moteur hydraulique devrait être installée horizontalement. Sinon par de cette façon, les pls nous ont faits savoir.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Avantages
1. Moment fort de renversement
2. Adopt enveloppant la commande de ver
3. contact dentaire multi, capacité de charge élevée
4. fonction à verrouillage automatique
Champ d'application
Les applications typiques incluent les traqueurs solaires, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs des véhicules à moteur.
