Détails sur le produit:
|
| Matériel: | Quart | Modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 2000 nanomètres |
| Tenir le couple: | 13500 nanomètre | Inclinaison du couple: | 13200 nanomètre |
| Installation: | Double axe monté | Couleur standard: | comme en a été faite la demande |
| Mettre en évidence: | worm gear slewing ring,worm gear motor |
||
Le traqueur solaire de double d'axe entraînement de ver a massacré la commande pour le plein cheminement de cercle
Description d'entraînement de groupe d'entraînement de ver
Les systèmes de piste solaires incluent le système de piste solaire de système de piste solaire d'axe simple et de double axe. Le système de piste solaire d'axe simple inclure le système de piste simple incliné et plat.
Pour un système de piste solaire de double axe, basé sur la structure de parenthèse de differenct, trois types de solutions d'entraînements de groupe ont pu être appliqués :
1. employez deux (type de Se) commandes simples horizontales de groupe d'axe.
2. employez un un horizontal (type de Se) et une verticale différente (type du VE).
3. employez une double commande de groupe d'axe. (Type de SDE)
Toutes ces solutions peuvent réaliser dépister le soleil verticalement et horizontalement, qui signifie dépister le soleil tout le temps avec la lumière du soleil directe.

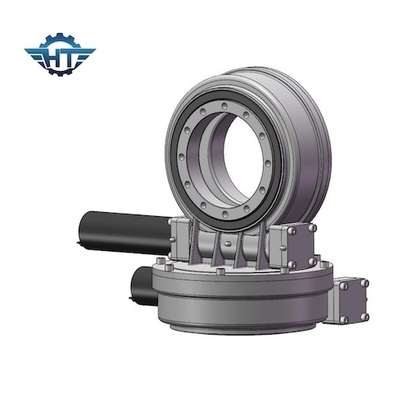

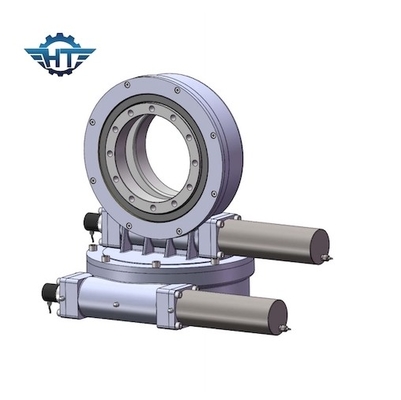

SDE7 a massacré la commande appliquée dans le système de piste solaire de double axe
| Nom de produit | SDE7 a massacré des commandes |
| Couple de sortie | 980 N.m ; 723 ft.lbs |
| Max Output Torque | 1938 N.m ; 1429 ft.lbs |
| Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
| Tenir le couple | 13200 N.m ; 9736 ft.lbs |
| Estimation axiale statique | kN 133,20 ; 29943 livres |
| Estimation radiale statique | kN 53 ; 11977 livres |
| Estimation axiale dynamique | kN 31,90 ; 7171 livres |
| Estimation radiale dynamique | kN 27,91 ; 6274 livres |
| Solutions de rechange de moteur | Moteur de 12/24/48 volts continu ; Moteur pas à pas ; Moteur sans brosse |
| Style de produits | Double axe ; CPV/HCPV ; Plat solaire ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, Machiner industriel |
| Place recommandée de panneau | 30 mètres carrés |
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
