Détails sur le produit:
|
| Type: | Commande verticale de pivotement | Matériel: | 42CRMN ou 50Mn |
|---|---|---|---|
| Application: | Système de chauffage solaire | Garantie: | 10 ans |
| Couleur: | Client requis | Taille: | 3 pouces - 25 pouces |
| Moteur: | moteur de C.C 24V | Caractéristique: | Longue durée |
| Mettre en évidence: | Commande de groupe d'engrenage à vis sans fin de moteur électrique,Commande compacte de groupe d'engrenage à vis sans fin VE5,Commande de groupe de système de chauffage solaire |
||

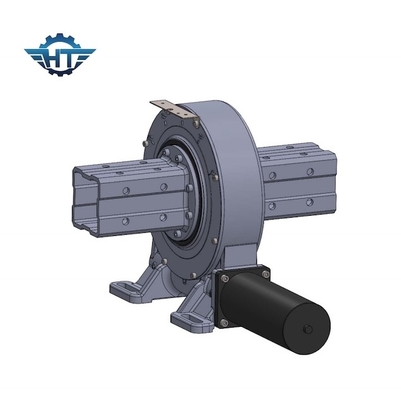

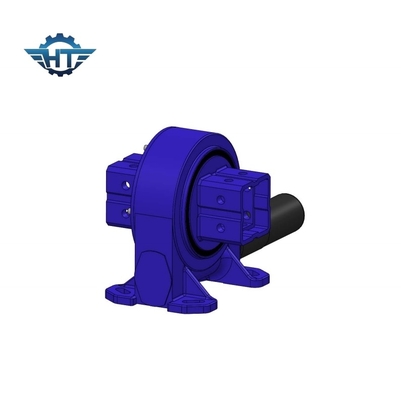

L'engrenage à vis sans fin VE5 compact a massacré la commande avec le moteur électrique pour le système de chauffage solaire
Description d'entraînement de groupe d'engrenage à vis sans fin
La technologie solaire de production d'électricité thermique de cuvette concentre la lumière du soleil sur la ligne focale par un miroir de concentration parabolique de cuvette, et le collecteur est installé sur la ligne focale. Pour absorber l'énergie rayonnante solaire après focalisation. Après que le fluide dans le tube soit chauffé, il traverse l'échangeur de chaleur pour chauffer l'eau pour produire de la vapeur, qui est produite au moyen d'un cycle de puissance de vapeur. Le système de production d'électricité thermique solaire de cuvette inclut principalement un système de rassemblement de la chaleur, un système de stockage de chaleur, un système d'échange thermique, et un système de production d'électricité. Le système de rassemblement de la chaleur se compose principalement de chaleur rassemblant le tube, une surface de rassemblement de miroir, une structure porteuse et un système de contrôle. Les commandes de groupe sont la partie fondamentale dans la structure porteuse.
Paramètres des commandes de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Caractéristiques
1. Tournez à partir de 0~180°
2. Reliez un moteur d'entraînement du côté gauche ou le côté droit
3. la graisse avait été remplie avant usine
4. Installation simple
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple backholding élevé, approprié à l'installation verticale
9. Bas entretien
