Détails sur le produit:
|
| Réducteur et Moteur: | VE5, 24 VCC | Matériel: | résistant à l'usure |
|---|---|---|---|
| Application: | systèmes de suivi solaire | Garantie: | 5~10 ans |
| Couleur: | au besoin | Taille: | De 3 à 25 pouces |
| module: | Module d'engrenage à vis sans fin | Caractéristique: | IP66, longue durée de vie |
| Mettre en évidence: | Le pivotement vertical conduisent le petit contrecoup,25 pouces d'entraînement vertical de groupe,Commande de pivotement de module d'engrenage à vis sans fin |
||

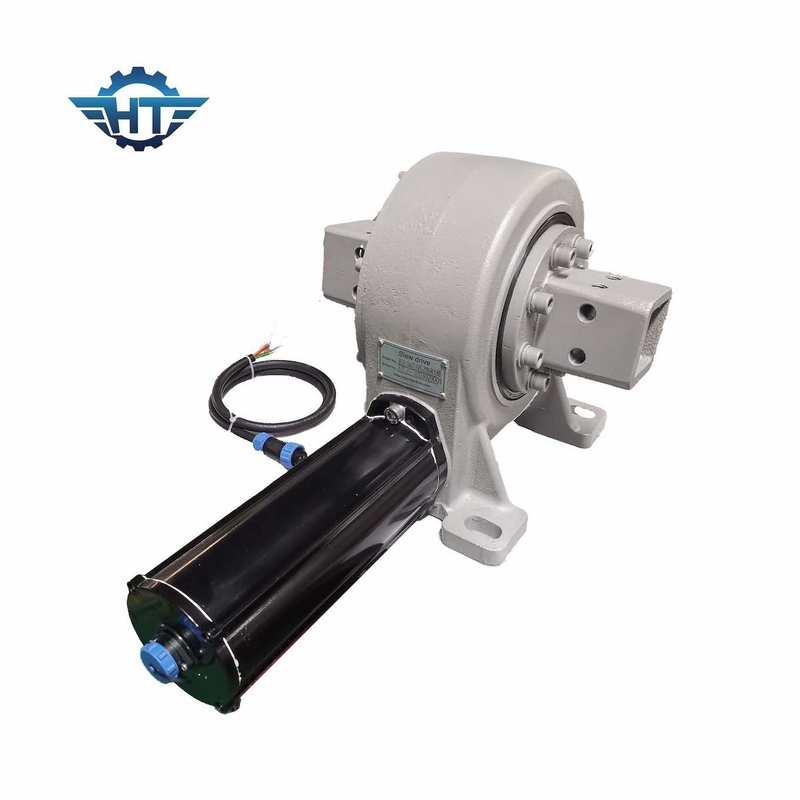

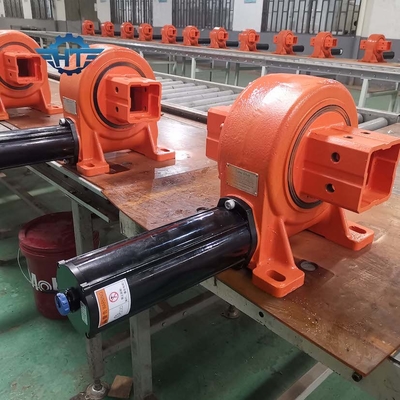

L'axe simple vertical a massacré la commande avec pour les systèmes de piste solaires de petit contrecoup
Description simple verticale d'entraînement de groupe d'axe
En raison de l'utilisation de pivoter l'incidence et la structure annulaire de ver, le solaire dépistant le dispositif rotatoire d'entraînement peut réaliser le contact de multi-dent, a les caractéristiques du grand couple de transmission et de l'opération stable ; il peut résister à de grandes charges radiales et axiales et au renversement fort. Serrez à la clé dynamométrique (résistance d'anti-vent) est très utilisé dans les systèmes de piste solaires de production d'électricité photovoltaïque et d'autres nouvelles industries énergétiques par les clients domestiques et étrangers. Les produits ont actuellement 9 modèles s'étendant de 3 pouces de diamètre à 25 pouces de diamètre, et plus de 60 variétés, qui peuvent répondre aux besoins de différentes formes d'ordinaire et de cheminement photovoltaïques, photoélectriques, photothermiques de précision.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 pour la tringlerie simple plate d'axe. Ce genre de système convient aux latitudes en-dessous de 30 degrés et pentes de la terre moins de 12 degrés.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, commande du pivotement SE21 pour la tringlerie simple oblique d'axe. Ce genre de lui convient aux systèmes moyens aux latitudes élevées, la terre doit être approximativement plat.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, commandes du pivotement VE9 pour l'unité oblique de simple-axe. Ce genre de système convient au milieu aux latitudes élevées.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, commande du pivotement SDE21 pour le double système de piste solaire. Ce genre de systèmes conviennent à tout le genre de forme de relief.
