Détails sur le produit:
|
| Modèle: | VE9 | Tenir le couple: | kNm 80 |
|---|---|---|---|
| Inclinaison du couple: | 68000 nanomètre | Couple de sortie: | kNm 16 |
| Charge axiale: | kN 60 | Charge radicale: | kN 130 |
| Certificats: | ISO9001, CE | Auto-serrure: | Oui |
| Mettre en évidence: | 9 pouces pivotant la boîte de vitesse d'entraînement,Boîte de vitesse d'entraînement de groupe d'entraînement de ver,Boîte de vitesse hydraulique d'entraînement de groupe de moteur |
||

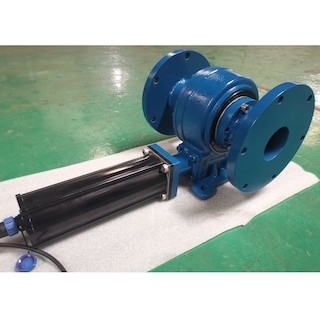

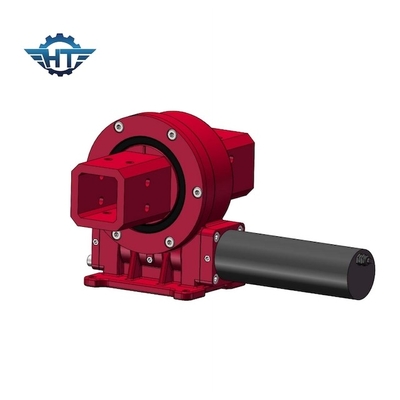

9 pouces pivotant la boîte de vitesse d'entraînement, moteur électrique pour des systèmes de piste de Sun de panneau solaire
Description de boîte de vitesse d'entraînement de pivotement
Se : moyens horizontaux (structure de rapport de glissement), SDE : signifie vertical et horizontal (structure de rapport de glissement), le VE : le moyen vertical (structure de rapport de glissement), Z devant S signifie le dégagement nul ;
3~25 : Représente les caractéristiques de 3 pouces à 25 pouces ;
: Indique le code du dispositif conventionnel. Si la conception de dispositif a des changements importants, le code B, C… peut être employé ;
61 : Représente le rapport de réduction du dispositif de pivotement (nombre de dents). ;
M : indique que l'incidence de pivotement adopte les trous filetés métriques ; sans moyens de M que l'incidence de pivotement adopte pouce a fileté des trous ;
Ha : indique que l'anneau de pivotement est éteint. ; HC : indique que l'anneau de pivotement n'est pas éteint. ; HD : indique que l'anneau de pivotement est éteint. ;
QG : indique le traitement de QPQ de l'anneau externe de l'anneau de pivotement. HN : indique le traitement de nitruration de l'anneau externe de l'anneau de pivotement. ;
B : indique que l'extrémité d'entrée de ver est une cannelure 6B (12M indique que l'extrémité d'entrée de ver est un trou Φ12. ; 25M indique que l'extrémité d'entrée de ver est un trou Φ25 ;
160 moyens qu'un moteur 160CC hydraulique est installé à l'extrémité d'entrée de ver. 24 moyens qu'un 24V a embrayé moteur est installés à l'extrémité d'entrée de ver ; …);
R : les moyens redressent l'installation. ; L : les moyens ont quitté l'installation. ;
C : signifie le chapeau aveugle ; : signifie que la direction du port pétrolier hydraulique de moteur fait face à l'extérieur (je : signifie que la direction du port pétrolier hydraulique de moteur fait face vers l'intérieur ;) ; E : moyens avec un encodeur ;
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui |
251 kilogrammes |
Applications
Il y a beaucoup d'applications où une commande rotatoire peut être employée, primaires parce qu'elle est bien adaptée pour les applications qui exigent de la charge de maintenir la puissance et le couple de rotation.
Les applications typiques d'entraînement d'oscillation incluent, mais ne sont pas limitées à : traqueur solaire, turbine de vent, l'ascenseur des hommes, machines hydrauliques, telehandler, excavatrice, ascenseur, grues, matériel de forage, équipement militaire.
