Détails sur le produit:
|
| Nom de marque: | Hangtuo | Matériel: | 50Mn, 42CrMo |
|---|---|---|---|
| Modèle: | Type vertical | Certificat: | ISO9001, CE |
| Moteur: | 12/24VDC | Entretien: | LIBRE |
| couleur: | comme en a été faite la demande | Auto-serrure: | Oui |
| Mettre en évidence: | Boîte de vitesse verticale solaire d'entraînement de pivotement,Commande verticale du pivotement IP66,Commande verticale de pivotement de traqueurs solaires simples |
||

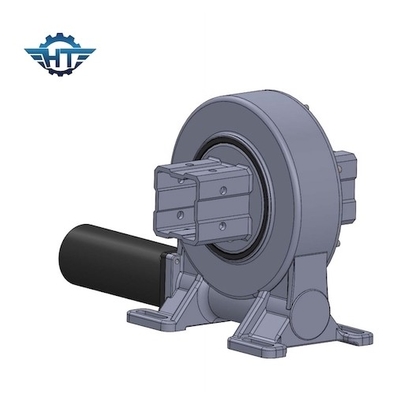

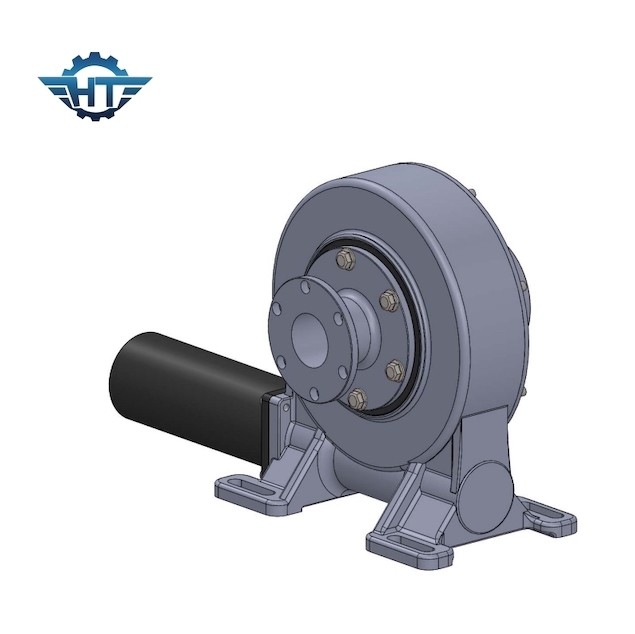

Boîte de vitesse solaire exempte d'entretien d'entraînement du groupe IP66 pour les traqueurs solaires simples horizontaux
Description solaire de boîte de vitesse d'entraînement de groupe
La livraison fiable – commande plus le bateau dans 15 jours ou moins
Support technique – les ingénieurs se tiennent prêt pour aider
Commandes de haute qualité de pivotement à un prix raisonnable – nous faisons se réunir notre propre usine avec des produits ou dépasser la qualité de tous les marques et nous importants emploiera des méthodes de expédition économiques basées sur différents ordres pour vous garder dans le budget
Les opérations et les Entretien-opérations et les services de maintenance abaissent vos frais généraux et honoraires.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Installation
1. Préparation
1,1 examinez la commande de groupe pour déceler les dommages physiques.
1,2 surfaces de soutien propres
2. Boulons de fixation
Comme fabricant de boîte de vitesse, nous ne fournissons pas, justifier ou recommander les attaches de montage a employé. Veuillez prendre le grand soin en spécifiant cet article qui attachera notre produit au vôtre.
Des tailles, le nombre et les classes de qualité prescrits seront employés.
On observera le rapport de poignée (longueur de poignée au diamètre du boulon), de ≥1.5 minimum à ≤2. maximum.
Les boulons avec un axe entièrement fileté devraient être non permis.
A massacré la fonction d'entraînement, durée de vie, et la longévité de la connexion de boulon sont affectées en cas d'insoumission.
Employez les joints plats du choix approprié de taille et de force de serrer des couples de sorte que la pression dièdre permise ne soit pas dépassée.
Les boulons de fixation sont dans des cas normaux en juste proportion fixés par le préchargement correct.
Avis : Utilisation des anneaux fendus, des joints fendus, etc. non permis.
Serrage du couple et des charges initiales initiales pour des boulons de fixation.
|
Serrage du couple |
Dimension de boulon de fixation |
|||||
| Classe |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Classe 8,8 | 10,2 N.M | 24,7 N.M | 49 N.M | 85,5 N.M | 212,2 N.M | 414 N.M |
| Classe 10,9 | 14,3 N.M | 34,8 N.M | 68,9 N.M | 120,2 N.M | 298,4 N.M | 582,1 N.M |
| Classe 12,9 | 17,2 N.M | 41,7 N.M | 82,7 N.M | 144,2 N.M | 358,1 N.M |
689,5 N.M |
