Détails sur le produit:
|
| Modèle: | 7 pouces | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| Application: | courant ascendant parabolique | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | Moteur pas à pas | Installation: | Verticale |
| Couleur: | comme en a été faite la demande | Contrecoup: | moins de 0,03 degrés |
| Mettre en évidence: | worm drive gearbox,worm gear motor |
||

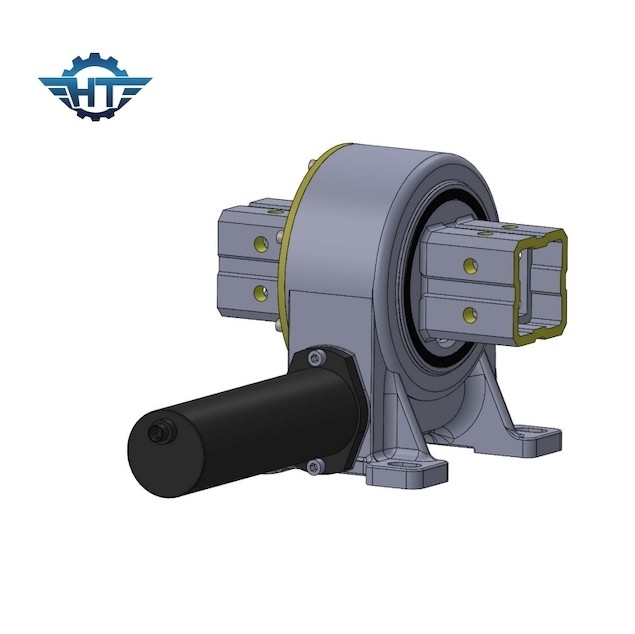

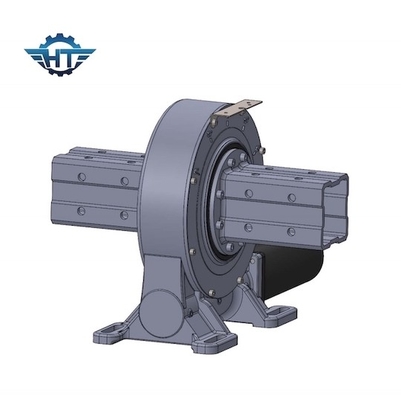

Boîte de vitesse incluse de haute précision de Chambre pour Fresnel et parabolique montés par verticale
La verticale a monté la commande de pivotement
1. Rotation 360 degrés
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit,
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. De grande précision
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Application
La vitesse et le ver sont contact en état de maille parfaite proche. Cette volonté tient compte consécutivement d'un transfert très efficace de force d'entraînement, de répartition des charges uniforme et d'un niveau très impressionnant de placer l'exactitude dans la commande. Les applications plus communes sont énergie à énergie solaire, éolienne et de diverses machines à long terme de suivi automatique. En raison de la structure compacte et de la chaîne courte de transmission, la commande rotatoire est plus facile de réaliser une plus haute précision et plus facile d'effectuer la commande numérique, ainsi elle est également très utilisée dans le domaine des robots industriels.
