Détails sur le produit:
|
| Modèle: | 5 pouces | Rapport de vitesse: | 51:1 |
|---|---|---|---|
| Application: | Suiveurs solaires | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | Boîte de vitesse planétaire | Installation: | verticale |
| Couleur: | comme en a été faite la demande | Contrecoup: | 0,1 degré |
| Mettre en évidence: | worm gear slewing ring,worm gear motor |
||

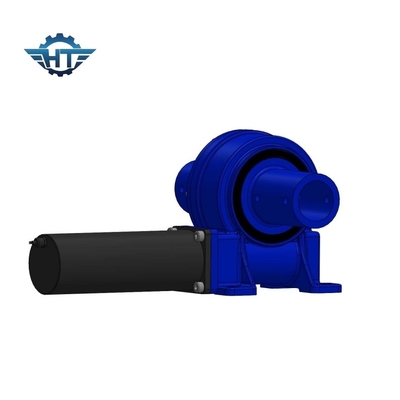

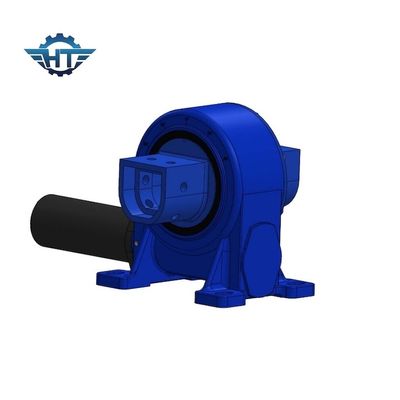

VE5 Modèle monté horizontalement à l'entraînement à chenille à roues de vers avec moteurs à chenilles brossées à courant continu de 24 V pour les traceurs solaires
Description de l'entraînement à chenille VE5
En raison du rapport de vitesse élevé et du contact de surface important entre le ver et le roulement, des valeurs de couple très élevées peuvent être transmises par des entraînements de traction de très petite taille, ce qui signifie la plus grande densité de puissance.Les entraînements à traction à ver peuvent être utilisés dans des applications nécessitant une faible vitesse et un couple élevé, telles que les traceurs solaires., les centrales thermiques concentrées.Lorsqu'il est utilisé dans des applications de rotation continue avec une vitesse de rotation élevée n'est pas admissible en raison d'une charge plus élevée qui causera une surchauffe à l'intérieur des entraînements et une défaillance du fonctionnement.
Paramètres de performance du modèle VE
| Modèle | Le couple de sortie nominal (N.m.) | Le couple de maintien (kN.m) | Le couple d'inclinaison (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Ratio | Efficacité |
Précision (Diplôme) |
Intégration intellectuelle | Température de fonctionnement ((°C) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 12 kg ou plus |
| 5 pouces | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 18 kg |
| 7 pouces | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 32 kg |
| 8 pouces | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 28 kg |
| 9 pouces | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 52 kg |
| 12 pouces | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 65 kg ou plus |
| 14 pouces | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 88 kg ou plus |
| 17 pouces | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 135 kg |
| 21 pouces | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | Unité de mesure |
| 25 pouces | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 251 kg |
Informations complémentaires
| Quantité minimale de commande | 5 unités, commande d'échantillon disponible |
| Port | Port maritime chinois de Ningbo/Shanghai |
| Conditions de paiement | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Délai de livraison | Temps de réalisation 20-40 jours |
| Détails de l'emballage | Casse en bois exempte de fumigation |
