Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Garantie: | 10 ans |
|---|---|---|---|
| Application: | Traqueurs solaires inclinés par axe simple | Tournez l'axe: | Axe simple |
| Service: | Conception d'OEM | Emballage: | Contreplaqué |
| Moteur: | moteur électrique | Site d'installation: | Toit et champ |
| Mettre en évidence: | worm gear slew drive,slewing ring gear |
||

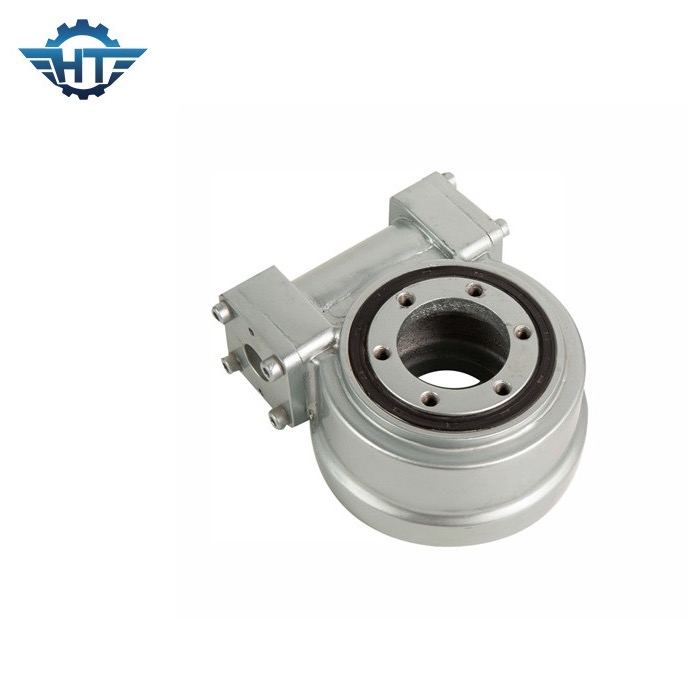

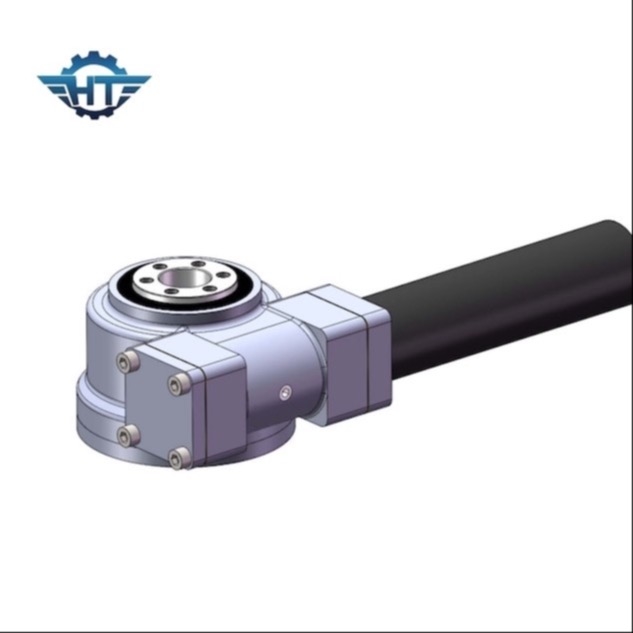

Boîte de vitesse horizontale d'entraînement de groupe pour les traqueurs solaires inclinés par axe simple
A massacré la description de boîte de vitesse d'entraînement
Le Se a massacré la commande est un bon choix quand le projet est en conditions de travail dures sauvages et anti-corrosif. Il est conçu avec la vitesse incurvée de dent, il augmentera le couple de sortie avec le bon fonctionnement d'une anti-tempête de sable supérieure, utilisation sur le terrain. La commande de pivotement de Hangtuo se compose principalement d'une incidence de pivotement, d'un engrenage à vis sans fin, du logement et d'un moteur électrique hydraulique ou. D'entreprise avec Hangtuo signifie le contact direct avec les spécialistes techniques expérimentés, le bon conseil et les accords satisfaisants. Des modifications pour adapter aux exigences de clients peuvent être exécutées vite et sûrement. Aucune matière vous voulez qu'un adaptateur différent adapte pour la connexion de moteur de vitesse, le long axe, et le procédé ou les couleurs de peinture alternatif. Bonnes documentations comme les dessins 3D, le développement professionnel et l'essai d'un prototype.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
Les commandes de pivotement peuvent être très utilisées pour le système de piste solaire, le CPV, le CSP, le HCPV, la turbine de vent et le plat d'antenne de satellite. Ces produits sont conçus pour la longue durée, travaillant en conditions environnementales dures.
Nos avantages
Temps de réaction rapides
Une expérience à long terme dans le contrôle d'intelligent-processus pour la production en série aussi bien que de développement de produit adapté aux besoins du client.
Avantage de produit
La commande de pivotement de ver de sablier d'entraînement de pivotement (type inclus, type vertical, double type d'axe, type de précision) est basée sur l'incidence de pivotement avec le couple de inclinaison fort de moment et la fonction à verrouillage automatique statique. Beaucoup de surface de contact dentaire est conçue particulièrement pour conduire la charge élevée.
Qualité stable
Points d'inspection critiques installés de qualité, positions du total 9 par l'usine. Nous avons installé les points d'inspection critiques de qualité, faisons des instructions d'inspection de qualité de commander strictement dans le processus principal. Nous employons le calibrage de mesure de haute précision et de mesure.
Essai
Dispositif avancé de mesure
La mesure devrait être calibrée, contrôle et seulement la mesure qualifiée peut être utilisée.
