Détails sur le produit:
|
| Matériel: | Quart | Garantie: | 5 ans |
|---|---|---|---|
| Service: | Conception d'OEM | Tournez l'axe: | Deux axes |
| Couleur: | Gris argenté | Site d'installation: | Toit et champ |
| Emballage: | Contreplaqué | Application: | Système de suivi solaire à double axe |
| Mettre en évidence: | worm gear slew drive,slewing ring gear |
||

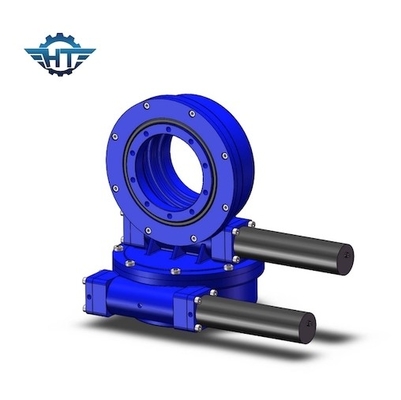

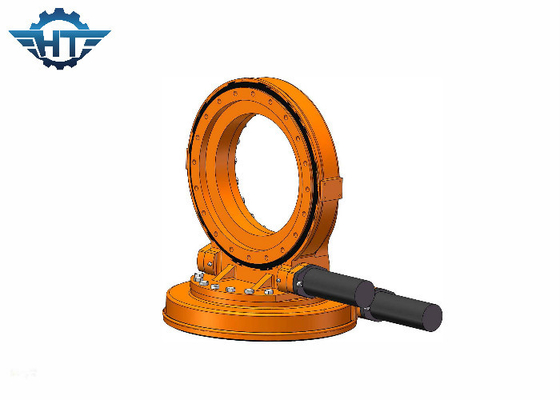

Boîte de vitesse d'entraînement de groupe de longue durée et de haute précision pour le système de piste solaire de double axe
Description de boîte de vitesse d'entraînement du groupe SDE12
Tenir le couple : 40560 N.m
Estimation axiale statique : kN 77
Estimation radiale statique : kN 190
Rapport de vitesse : 78:1
Cheminement de la précision : ≤ 0,1
Inclinaison du couple de moment : 25000 N.m
Couple de sortie : 5800 N.m
Poids : 160 kilogrammes
La commande de pivotement de Hangtuo se compose principalement d'une incidence de pivotement, d'un engrenage à vis sans fin, du logement et d'un moteur électrique hydraulique ou.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Application
Les commandes de logement incluses de pivotement sont très utilisées dans l'application de construction différente telle que les transporteurs lourds de chargeur, grue mobile de port, bateau se soulevant, camions de griffe, grue d'ascenseur de conteneur, et les grues de portique mobiles, la machine de mine, l'excavatrice, la machine concrète, la machine de papier, aussi bien que le système de génération d'énergie éolienne emploient également notre commande de pivotement.
Quand une commande de pivotement est employée dans l'industrie à énergie solaire, les utilisateurs doivent choisir idéal selon le secteur réel des panneaux solaires.
Généralement, la commande de pivotement de 3 pouces convient au système d'alimentation solaire venant avec le panneau solaire 3-5㎡, 7 pouces pour le panneau solaire du ㎡ 10-17, 9 pouces pour le ㎡ 18-30, 12 pouces pour 31-45㎡, et 14 pouces pour 46-60㎡.
