Détails sur le produit:
|
| Modèle: | 7 pouces | Rapport de vitesse: | 51:1 |
|---|---|---|---|
| Application: | antenne satellite | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | moteur hydraulique/servomoteur | installation: | Verticale |
| Couleur: | Comme en a été faite la demande | Contrecoup: | moins de 0,1 degrés |
| Mettre en évidence: | worm gear slewing ring,worm gear motor |
||

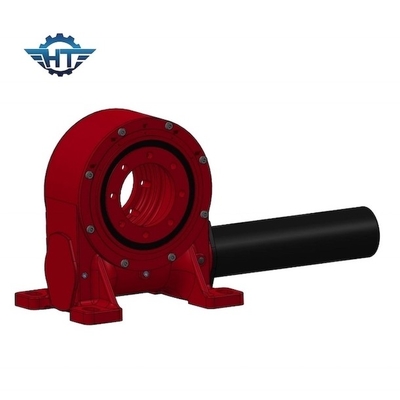

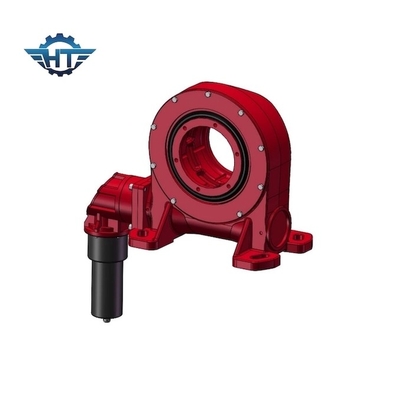

Grande boîte de vitesse d'entraînement de groupe d'engrenage à vis sans fin de taille pour l'antenne de satellite de grande précision
Description d'entraînement de groupe d'engrenage à vis sans fin
Lecteur SE14 de groupe d'engrenage à vis sans fin pour l'antenne de satellite
Description de produit
A massacré la commande : SE14
Dimensions : 900*620*140 millimètre
Poids : 62 kilogrammes
Terme de paiement : Changhaï FOB
Délai de livraison : 10-15 jours
Matériel : 50Mn, 42CrMo
Paramètres des commandes de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Application
Notre lecteur SE14 de pivotement est actionné avec la technologie de ver de sablier pour le couple maximum de vitesse et la rotation la plus sans heurt. Les applications typiques d'entraînement de groupe incluent l'industrie solaire, les grues de camion, les ascenseurs d'homme, et l'équipement de service, les attachements hydrauliques, l'équipement d'outil d'huile, les grues marines, les manipulateurs de pneu, le bêcheur s et les ascenseurs des véhicules à moteur, mais les commandes de groupe sont employées dans beaucoup d'autres applications exigeant la participation de charge et la capacité de rotation. Nous offrons différents modèles d'entraînement de groupe avec différentes capacités de charge de moment. Les commandes standard de groupe sont équipées d'un logement ouvert et d'un axe à verrouillage automatique simple de ver de sablier. Une fois que l'entrée de source d'énergie est retournée au neutre, l'axe de ver fermera à clef la charge en le place sans exiger n'importe quel dispositif de freinage externe.
La commande de groupe peut être avec l'engrenage à vis sans fin, pignon droit, pignon conique. Et également pour l'anneau intérieur de pivotement, ce peut être anneau de pivotement de boule de simple-rangée, et peut également être anneau de pivotement de boule de double-rangée. Celui avec la double-rangée peut prendre beaucoup plus de charge. Il peut être choisi a dépendu de votre application.
